개요

클러스터 내부의 로그 수집기로 잘 사용하고 있던 Promtail이 공식적으로 지원종료된 걸 우연히 공식문서를 통해 확인하게 되었습니다.



Grafana Agent와 Promtail는 유지보수가 중단된 상태이므로 새로운 로그 수집기인 Alloy로 전환(마이그레이션)을 빠른 시일내에 완료해야 합니다.

Grafana Agent와 Promtail의 지원종료 일정은 아래와 같습니다.

  • Grafana Agent: 지원종료(Deprecated) 되었으며 2025년 10월 31일까지만 장기지원(Long Term Support)을 제공합니다. 2025년 11월 1일에는 End of Life(EOL)가 됩니다.
  • Promtail: 지원종료(Deprecated) 되었으며 2025년 2월 13일까지만 장기지원(Long Term Support)을 제공합니다.



이에 따라 Promtail 3.0.0을 Alloy 1.7.4로 전환하기로 결심했습니다. Alloy는 내부적으로 Promtail의 기능을 모두 포함하고 있으며, 더 나아가 컨테이너 로그 수집 외에도 노드 시스템 로그나 쿠버네티스 이벤트 및 여러 메트릭 수집 기능을 제공합니다. 자세한 사항은 Grafana Alloy의 Overview와 Introducing an OpenTelemetry Collector distribution with built-in Prometheus pipelines: Grafana Alloy 페이지를 참고합니다.

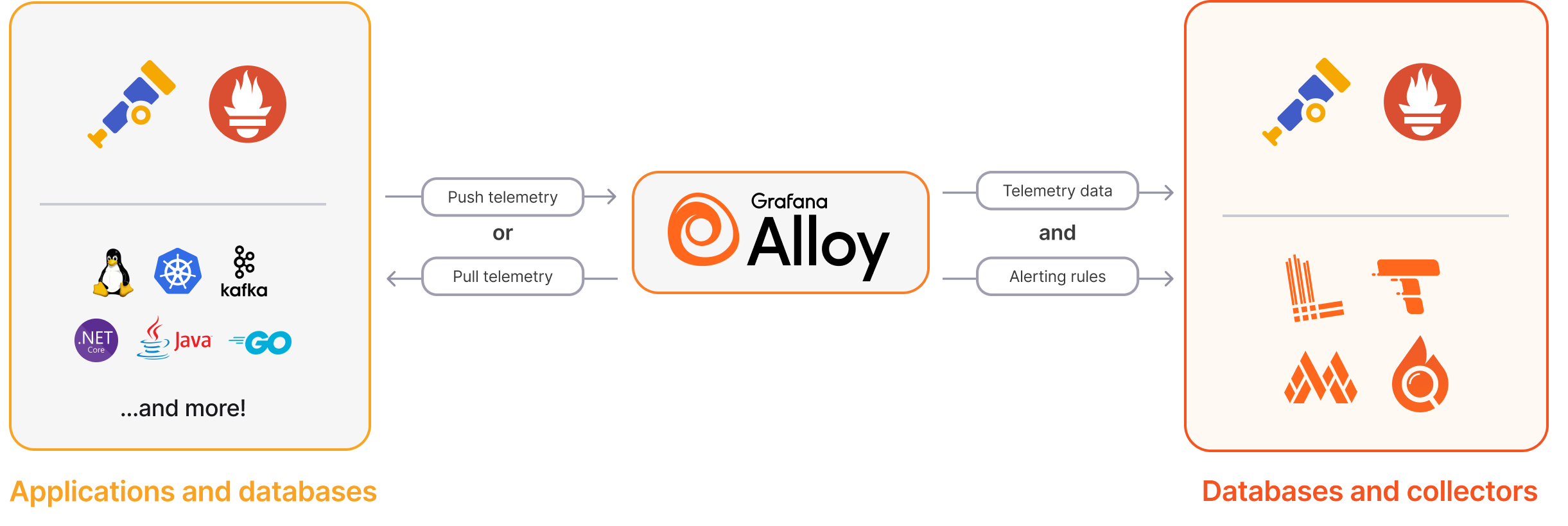

Alloy 로그 수집 아키텍처



이 문서에서는 Alloy를 사용해서 워커 노드(EC2) 로그 및 파드(컨테이너) 로그를 수집한 다음 Loki로 전송하는 방법을 설명합니다.



환경

같은 클러스터(In-cluster)에서 노드 시스템 로그 및 파드 컨테이너 로그를 수집하고 Loki로 전송하는 방법을 설명합니다.

  • Kubernetes: EKS v1.32
  • Loki 3.4.2 (helm chart로 설치)
  • Alloy 1.17.4: helm chart 0.12.5로 설치

이 가이드에서는 Alloy에 대한 설정 및 설치 방법을 설명하기 때문에 Loki 설치 방법은 설명하지 않습니다.



설정하기

이 가이드에서는 쿠버네티스 클러스터 내부에서 Alloy가 데몬셋으로 실행되며, 데몬셋이 수집한 로그를 쿠버네티스 네이티브 로그 저장소인 Loki로 전송합니다.

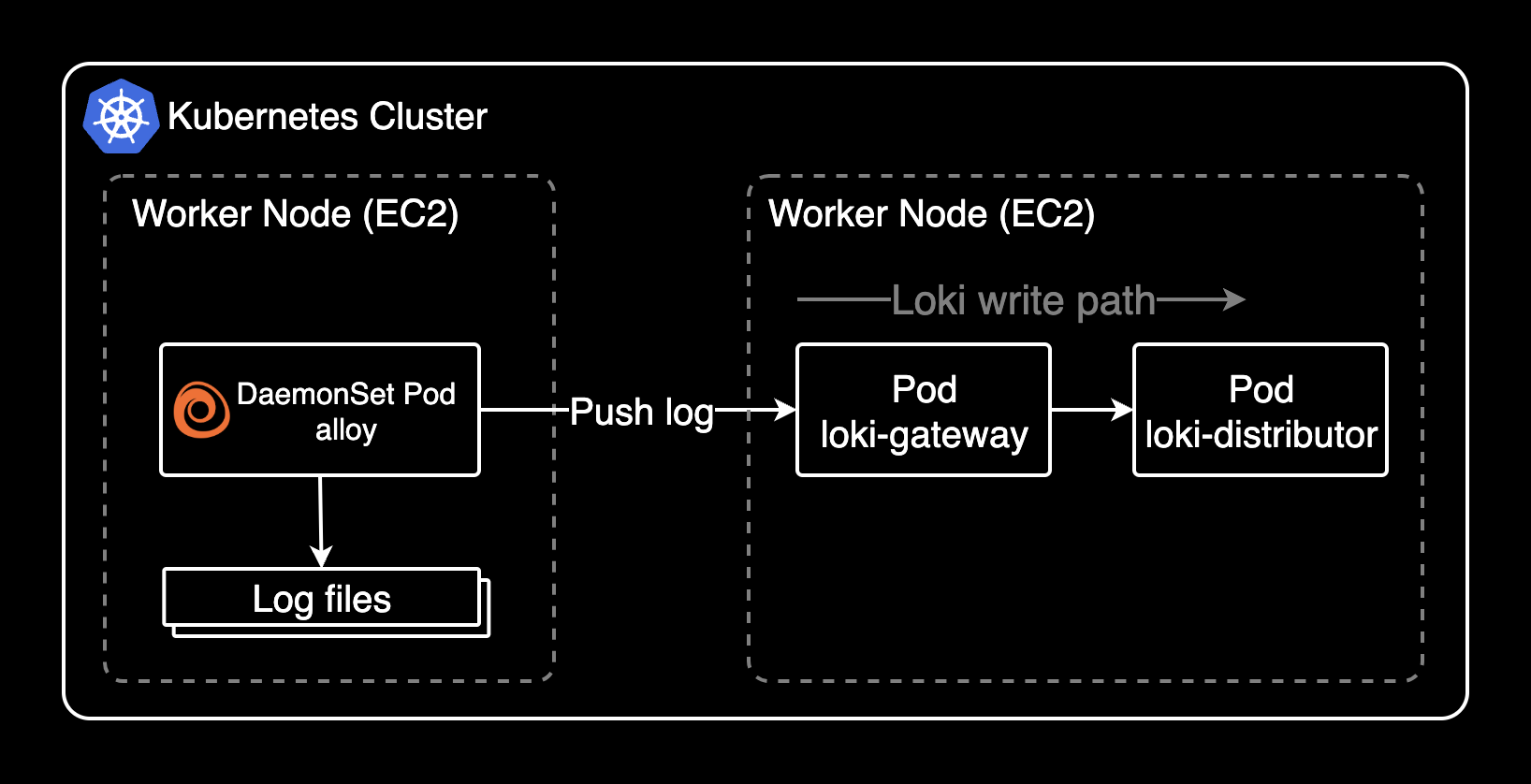

시스템 아키텍처로 간단하게 표현하면 아래와 같습니다.

Kubernetes 클러스터의 구성

다시 한번 강조하지만, 이 가이드에서는 Loki 설치 방법을 설명하지 않습니다. 이 가이드에서는 이미 Loki가 설치되어 있다고 가정합니다.



로그 수집기인 Alloy를 설치하기 위해 공식 레포지토리에서 헬름 차트를 다운로드 받습니다.

export CHART_VERSION=0.12.5
curl -L -o alloy-$CHART_VERSION.tar.gz https://github.com/grafana/alloy/archive/refs/tags/helm-chart/$CHART_VERSION.tar.gz
tar -zxvf alloy-$CHART_VERSION.tar.gz

alloy 헬름 차트 0.12.5에는 Alloy v1.7.4가 포함되어 있습니다.



alloy 레포의 /operations/helm/charts/alloy 경로에 alloy 헬름 차트가 준비되어 있습니다.

cd alloy-helm-chart-$CHART_VERSION/operations/helm/charts/alloy/



Kubernetes 모범사례에 맞게 Alloy는 헬름 차트를 사용해서 설치하고 관리해야 합니다. 되도록이면 모든 리소스를 헬름 차트에서 배포하고 관리하는 것이 좋습니다.

아래는 alloy 차트 안에 있는 파일들입니다.

$ ls -lh
total 120
-rw-r--r--@  1 younsung.lee  staff   4.0K Mar 14 06:41 CHANGELOG.md
-rw-r--r--@  1 younsung.lee  staff   290B Mar 14 06:41 Chart.yaml
-rw-r--r--@  1 younsung.lee  staff    21K Mar 14 06:41 README.md
-rw-r--r--@  1 younsung.lee  staff   8.0K Mar 14 06:41 README.md.gotmpl
drwxr-xr-x@  3 younsung.lee  staff    96B Mar 14 06:41 charts
drwxr-xr-x@ 40 younsung.lee  staff   1.3K Mar 14 06:41 ci
drwxr-xr-x@  3 younsung.lee  staff    96B Mar 14 06:41 config
drwxr-xr-x@ 17 younsung.lee  staff   544B Mar 14 06:41 templates
-rw-r--r--@  1 younsung.lee  staff    13K Mar 14 06:41 values.yaml

In-cluster에서 alloy daemonset이 loki로 로그를 전송하기 위해서는 아래 설정이 values.yaml에 필요합니다.



헬름차트로 설치된 alloy의 로그 수집 설정은 configMap을 통해 관리됩니다.

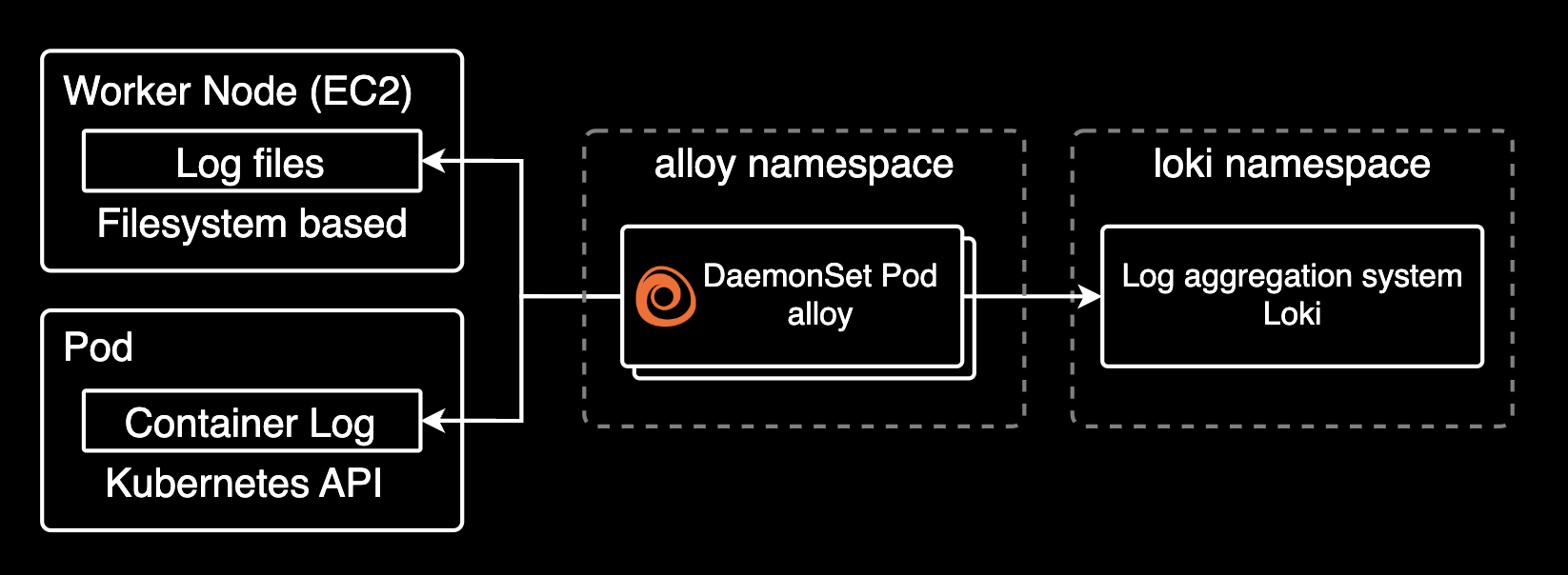

이 시나리오에서는 Alloy가 크게 2가지 영역의 로그를 수집하고 Loki로 전송할 겁니다.

Alloy 설정 예시

  • 워커 노드(EC2)에 저장된 시스템 로그
  • 파드(컨테이너) 로그



노드 시스템 로그 수집

먼저 호스트(워커 노드)의 /var/log 볼륨을 alloy 데몬셋에 마운트합니다.

value 파일에서 alloy.mounts.varlog를 기본값 false에서 true로 설정합니다.

# alloy/values.yaml
alloy:
  mounts:
    # -- Mount /var/log from the host into the container for log collection.
    varlog: true
    # -- Mount /var/lib/docker/containers from the host into the container for log
    # collection.
    dockercontainers: false

호스트의 /var/log 경로를 hostPath 볼륨으로 마운트해야 워커노드의 시스템 로그를 alloy가 로컬로 인식해서 수집할 수 있습니다.

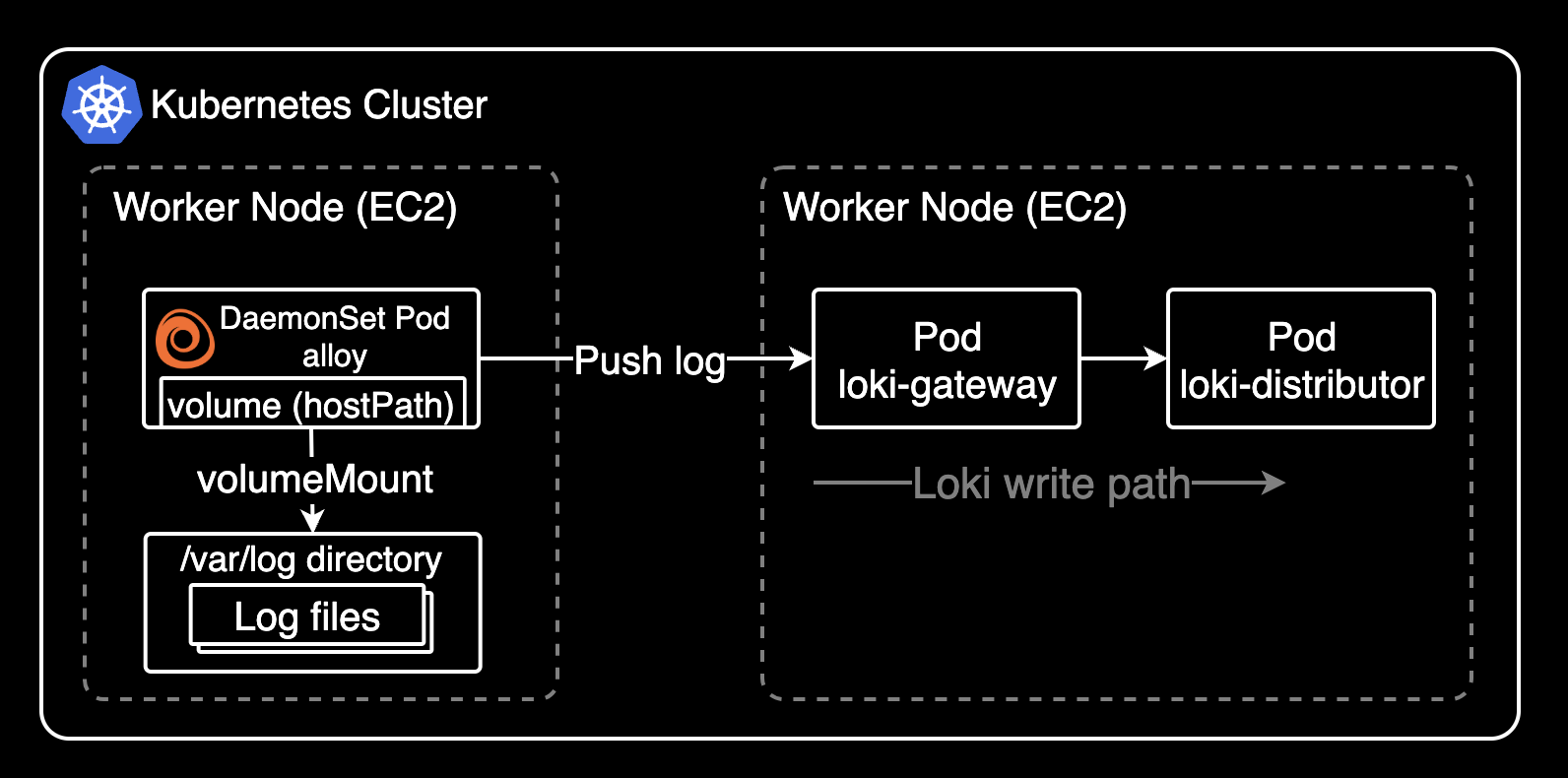

Alloy의 hostPath 볼륨 마운트

쿠버네티스에서 hostPath 볼륨은 호스트 노드의 특정 디렉터리를 파드의 컨테이너와 공유할 때 사용됩니다. 이를 통해 파드는 노드의 파일 시스템에 직접 접근하여 로그 수집이나 설정 공유와 같은 작업을 수행할 수 있습니다.



values.yaml 파일에 워커 노드 시스템 로그를 수집하는 설정을 추가합니다. 가장 중요한 Alloy의 모든 로그 수집 설정은 configMap 안에 있습니다.

cluster 레이블을 통해 클러스터 이름을 지정합니다. 여러 클러스터에서 로그가 수집되는 확장성까지 고려해서 어느 클러스터에서 보내진 로그인지 식별할 수 있게 <YOUR_CLUSTER_NAME>을 실제 클러스터 이름으로 변경해야 합니다.

YAML에서 |-는 Block Scalar with Strip Chomping Indicator라고 부르며, 문자열을 여러줄로 작성하면서 공백을 무시하는 문법입니다. |와 |-의 차이점은 |-는 문자열 마지막의 개행(줄바꿈)을 제거하는 것입니다.

## Various Alloy settings. For backwards compatibility with the grafana-agent
## chart, this field may also be called "agent". Naming this field "agent" is
## deprecated and will be removed in a future release.
alloy:
  configMap:
    # -- Create a new ConfigMap for the config file.
    create: true
    # -- Content to assign to the new ConfigMap.  This is passed into `tpl` allowing for templating from values.
    content: |-
      // [1/4] Discovery Kubernetes Node
      discovery.kubernetes "node" {
        role = "node"
      }

      // [2/4] Relabel Audit Logs
      discovery.relabel "audit_logs" {
        targets = discovery.kubernetes.node.targets

        rule {
          source_labels = ["__meta_kubernetes_node_label_karpenter_sh_nodepool"]
          action        = "replace"
          target_label  = "nodegroup"
        }

        rule {
          source_labels = ["__meta_kubernetes_node_label_topology_kubernetes_io_zone"]
          action        = "replace"
          target_label  = "zone"
        }

        rule {
          action       = "replace"
          replacement  = "/var/log/audit/audit.log"
          target_label = "__path__"
        }

        rule {
          action       = "replace"
          replacement  = "node_log/audit"
          target_label = "job"
        }

        rule {
          action       = "replace"
          replacement  = sys.env("HOSTNAME")
          target_label = "node_name"
        }

        rule {
          action       = "replace"
          replacement  = "<YOUR_CLUSTER_NAME>"
          target_label = "cluster"
        }
      }

      // [2/4] Relabel Audit Logs
      discovery.relabel "journal_logs" {
        targets = discovery.kubernetes.node.targets

        rule {
          source_labels = ["__meta_kubernetes_node_label_karpenter_sh_nodepool"]
          action        = "replace"
          target_label  = "nodegroup"
        }

        rule {
          source_labels = ["__meta_kubernetes_node_label_topology_kubernetes_io_zone"]
          action        = "replace"
          target_label  = "zone"
        }

        rule {
          action       = "replace"
          replacement  = "/var/log/journal/**/*.journal"
          target_label = "__path__"
        }

        rule {
          action       = "replace"
          replacement  = "node_log/journal"
          target_label = "job"
        }

        rule {
          action       = "replace"
          replacement  = sys.env("HOSTNAME")
          target_label = "node_name"
        }

        rule {
          action       = "replace"
          replacement  = "<YOUR_CLUSTER_NAME>"
          target_label = "cluster"
        }
      }

      // [2/4] Relabel Cloud Init Logs
      discovery.relabel "cloud_init_logs" {
        targets = discovery.kubernetes.node.targets

        rule {
          source_labels = ["__meta_kubernetes_node_label_karpenter_sh_nodepool"]
          action        = "replace"
          target_label  = "nodegroup"
        }

        rule {
          source_labels = ["__meta_kubernetes_node_label_topology_kubernetes_io_zone"]
          action        = "replace"
          target_label  = "zone"
        }

        rule {
          action       = "replace"
          replacement  = "/var/log/cloud-init.log"
          target_label = "__path__"
        }

        rule {
          action       = "replace"
          replacement  = "node_log/init"
          target_label = "job"
        }

        rule {
          action       = "replace"
          replacement  = sys.env("HOSTNAME")
          target_label = "node_name"
        }

        rule {
          action       = "replace"
          replacement  = "<YOUR_CLUSTER_NAME>"
          target_label = "cluster"
        }
      }

      // [3/4] Send discovery.relabel logs to loki
      loki.source.file "node_logs" {
        targets    = concat(
          discovery.relabel.audit_logs.output,
          discovery.relabel.cloud_init_logs.output,
        )
        forward_to = [loki.write.loki_gateway.receiver]
      }

      // [3/4] Send loki.source.journal logs to loki
      loki.source.journal "journal_logs" {
        forward_to    = [loki.write.loki_gateway.receiver]
        relabel_rules = discovery.relabel.journal_logs.rules
        path          = "/var/log/journal"
        labels        = {component = "loki.source.journal"}
      }

      // [4/4] Send logs to Loki
      loki.write "loki_gateway" {
        endpoint {
          url = "http://loki-gateway.loki/loki/api/v1/push"
        }
      }

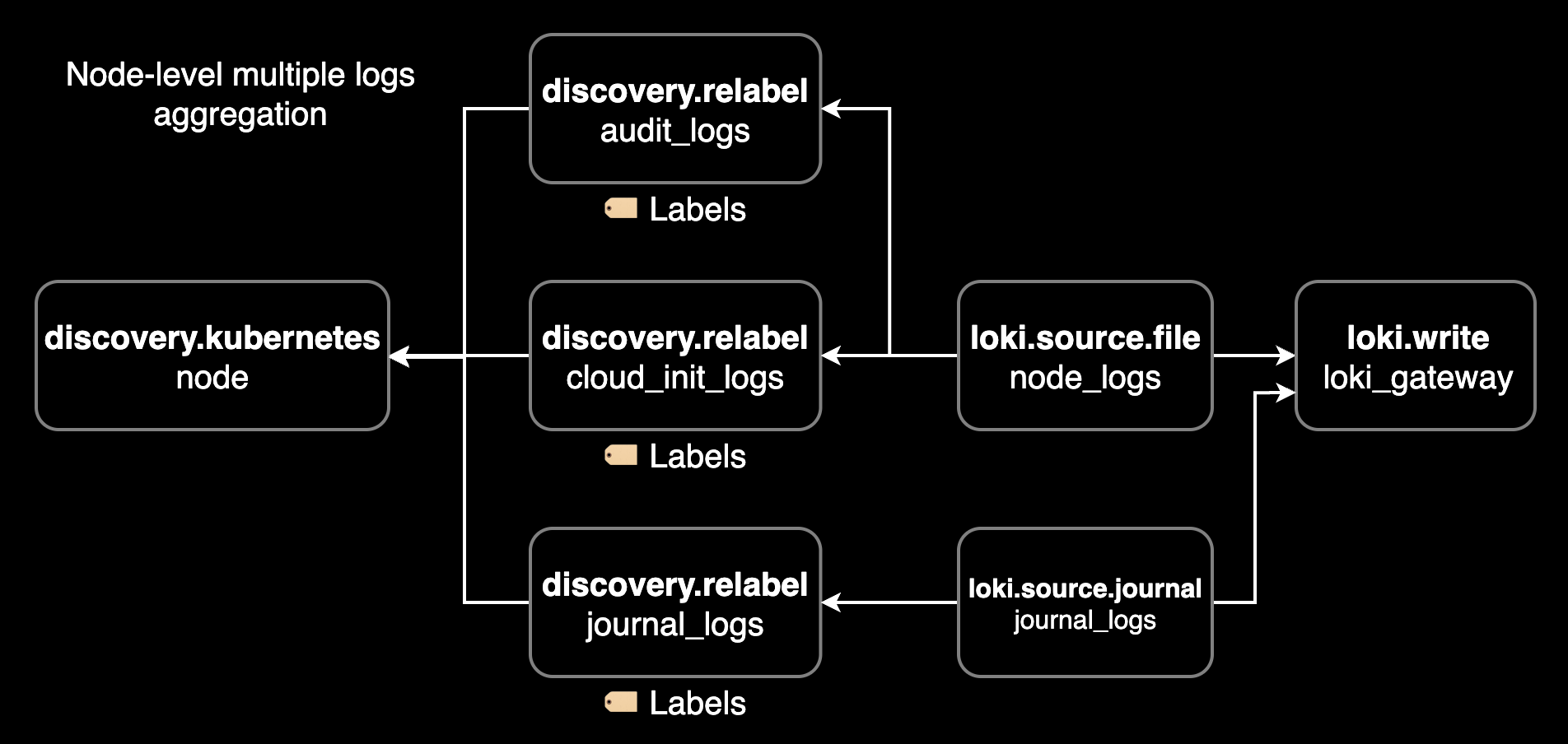

제 환경은 워커노드가 Amazon Linux 2023 버전을 사용하고 있어서 아래와 같은 시스템 로그들을 수집했습니다.

  • /var/log/audit/audit.log: discovery.relabel로 수집
  • /var/log/cloud-init.log: discovery.relabel로 수집
  • /var/log/journal/**/*.journal: 일반적인 텍스트 기반의 로그 파일이 아닌 바이너리 파일이므로 loki.source.journal로 수집

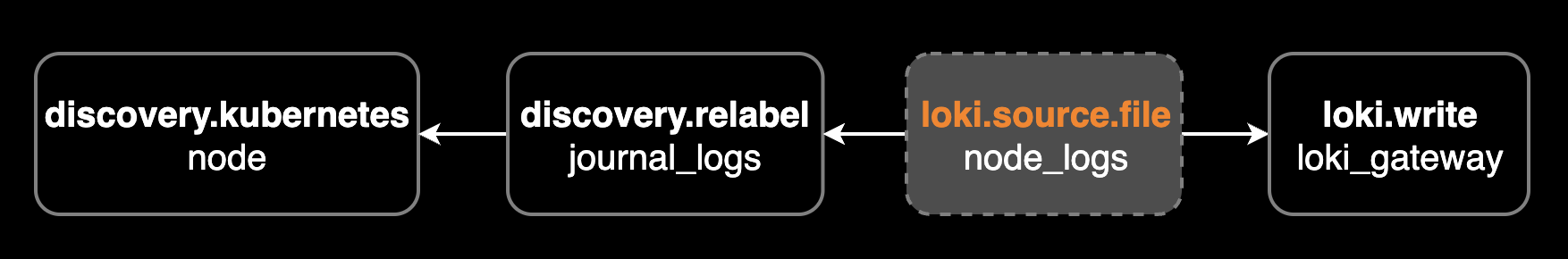

loki.source.journal 컴포넌트로 수집한 저널 로그는 job 라벨이 loki.source.journal.<NAME> 형식으로 생성됩니다. 이 라벨을 통해 수집한 로그를 구분할 수 있습니다.

아래와 같이 이전 과정에서 Relabel을 이미한 경우에는 지정한 값이 job 라벨에 추가됩니다.

discovery.relabel "journal_logs" {
  rule {
    action       = "replace"
    replacement  = "node_log/journal"
    target_label = "job"
  }
}



노드 시스템 로그 수집 주의사항

노드 시스템 로그를 수집할 때 주의할 점은 크게 2가지가 있습니다.

  1. AL2와 AL2023의 차이점: Amazon Linux 2023의 기본 서비스 관리자는 systemd이며, systemd-journald를 사용하여 시스템 로그를 생성합니다. 따라서 /var/log/journal 경로에 저널 로그 파일이 존재하며 기본적으로는 /var/log/messages 로그를 사용하지 않습니다. 물론 Amazon Linux 2는 여전히 /var/log/messages 로그를 사용합니다.
  2. 저널로그의 특성: ⚠️ journal 로그는 바이너리 파일이라 일반적인 로그 파일 수집 방법으로는 수집할 수 없습니다. 이 문제를 해결하기 위해서는 loki.source.journal 컴포넌트를 사용해서 수집해야 합니다. local.source.file 컴포넌트를 사용해서 수집하면 로그 수집은 되지만 로그 내용을 볼 때 깨지는 문제가 있습니다.



노드 로그는 수집 설정 전에 alloy 데몬셋 파드에 접속해서 해당 경로에 로그 파일이 실제로 존재하는지 확인해야 합니다.

Amazon Linux 2023에서 시스템 로그 수집 경로에 대한 참고 자료입니다.



Alloy가 노드 시스템 로그를 수집하는 절차는 크게 3가지 단계로 이루어집니다.

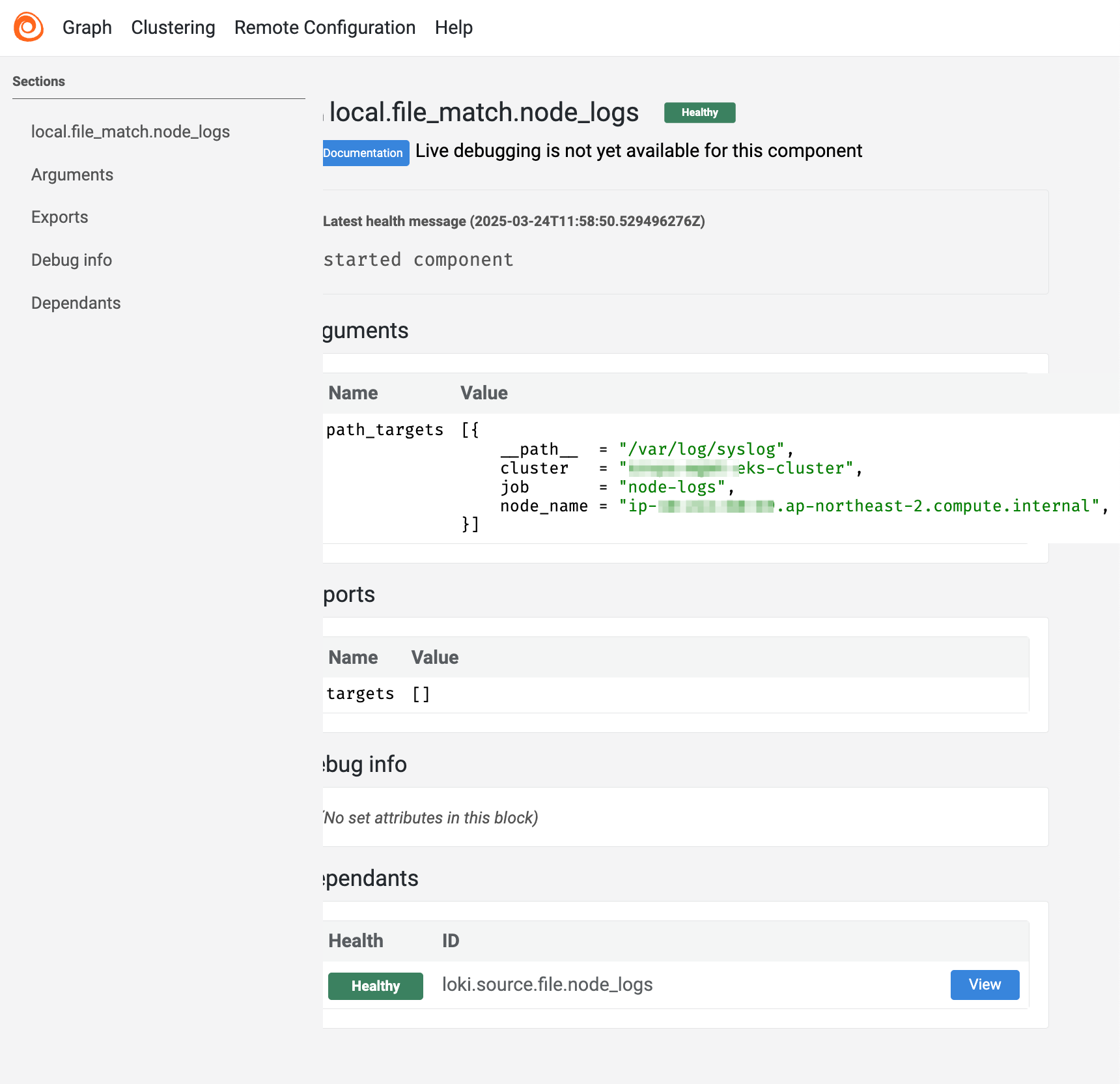

  • local.file_match 설정은 로그 파일의 경로를 지정합니다. node_name 레이블을 통해 현재 노드의 이름을 지정하고, cluster 레이블을 통해 클러스터 이름에 대한 라벨을 추가합니다.
  • loki.source.file 설정은 로그 파일을 수집하는 소스를 지정합니다.
  • loki.write 설정은 Loki로 로그를 전송하는 쓰기 소스를 지정합니다.



파드 컨테이너 로그 수집

이제 values.yaml 파일에 파드 컨테이너 로그를 수집하는 설정을 추가합니다. Alloy는 Kubernetes API를 통해 파드 컨테이너 로그를 수집합니다.

## Various Alloy settings. For backwards compatibility with the grafana-agent
## chart, this field may also be called "agent". Naming this field "agent" is
## deprecated and will be removed in a future release.
alloy:
  configMap:
    # -- Create a new ConfigMap for the config file.
    create: true
    # -- Content to assign to the new ConfigMap.  This is passed into `tpl` allowing for templating from values.
    content: |-
      // ... Omitted collection settings for node logs ...

      loki.write "loki_gateway" {
        endpoint {
          url = "http://loki-gateway.loki/loki/api/v1/push"
        }
      }

      // Collect pod logs from /var/log/containers/*.log
      // It watches cluster state and ensures targets are continually synced with what is currently running in your cluster.
      discovery.kubernetes "pod" {
        role = "pod"
      }

      // discovery.relabel rewrites the label set of the input targets by applying one or more relabeling rules.
      // If no rules are defined, then the input targets are exported as-is.
      discovery.relabel "pod_logs" {
        targets = discovery.kubernetes.pod.targets

        // Label creation - "namespace" field from "__meta_kubernetes_namespace"
        rule {
          source_labels = ["__meta_kubernetes_namespace"]
          action = "replace"
          target_label = "namespace"
        }

        // Label creation - "pod" field from "__meta_kubernetes_pod_name"
        rule {
          source_labels = ["__meta_kubernetes_pod_name"]
          action = "replace"
          target_label = "pod"
        }

        // Label creation - "controller_kind" field from "__meta_kubernetes_pod_controller_kind"
        rule {
          source_labels = ["__meta_kubernetes_pod_controller_kind"]
          action = "replace"
          target_label = "controller"
        }

        // Label creation - "container" field from "__meta_kubernetes_pod_container_name"
        rule {
          source_labels = ["__meta_kubernetes_pod_container_name"]
          action = "replace"
          target_label = "container"
        }

        // Label creation -  "app" field from "__meta_kubernetes_pod_label_app_kubernetes_io_name"
        rule {
          source_labels = ["__meta_kubernetes_pod_label_app_kubernetes_io_name"]
          action = "replace"
          target_label = "app"
        }

        // Label creation -  "job" field from "__meta_kubernetes_namespace" and "__meta_kubernetes_pod_container_name"
        // Concatenate values __meta_kubernetes_namespace/__meta_kubernetes_pod_container_name
        rule {
          source_labels = ["__meta_kubernetes_namespace", "__meta_kubernetes_pod_container_name"]
          action = "replace"
          target_label = "job"
          separator = "/"
          replacement = "$1"
        }

        // Label creation - "container" field from "__meta_kubernetes_pod_uid" and "__meta_kubernetes_pod_container_name"
        // Concatenate values __meta_kubernetes_pod_uid/__meta_kubernetes_pod_container_name.log
        rule {
          source_labels = ["__meta_kubernetes_pod_uid", "__meta_kubernetes_pod_container_name"]
          action = "replace"
          target_label = "__path__"
          separator = "/"
          replacement = "/var/log/pods/*$1/*.log"
        }

        // Label creation -  "container_runtime" field from "__meta_kubernetes_pod_container_id"
        rule {
          source_labels = ["__meta_kubernetes_pod_container_id"]
          action = "replace"
          target_label = "container_runtime"
          regex = "^(\\S+):\\/\\/.+$"
          replacement = "$1"
        }
      }

      // loki.source.kubernetes tails logs from Kubernetes containers using the Kubernetes API.
      loki.source.kubernetes "pod_logs" {
        targets    = discovery.relabel.pod_logs.output
        forward_to = [loki.process.pod_logs.receiver]
      }

      // loki.process receives log entries from other Loki components, applies one or more processing stages,
      // and forwards the results to the list of receivers in the component's arguments.
      loki.process "pod_logs" {
        stage.static_labels {
          values = {
            cluster = "<YOUR_CLUSTER_NAME>",
          }
        }

        forward_to = [loki.write.loki_gateway.receiver]
      }

Alloy의 쿠버네티스 노드와 파드 로그 수집 설정은 Collect Kubernetes logs and forward them to Loki 문서를 참고합니다.



Alloy 차트를 alloy 네임스페이스에 설치합니다.

--create-namespace 옵션을 추가해서 alloy 네임스페이스가 없으면 생성하고 헬름 차트를 설치합니다.

helm upgrade \
  --install \
  --create-namespace \
  --namespace alloy \
  --values values.yaml \
  alloy .



Alloy 데몬셋의 파드 상태를 확인합니다.

kubectl get daemonset -n alloy alloy -o wide

NAME    DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE     CONTAINERS              IMAGES                                                                       SELECTOR
alloy   7         7         7       7            7           <none>          6h10m   alloy,config-reloader   docker.io/grafana/alloy:v1.7.4,ghcr.io/jimmidyson/configmap-reload:v0.14.0   app.kubernetes.io/instance=alloy,app.kubernetes.io/name=alloy

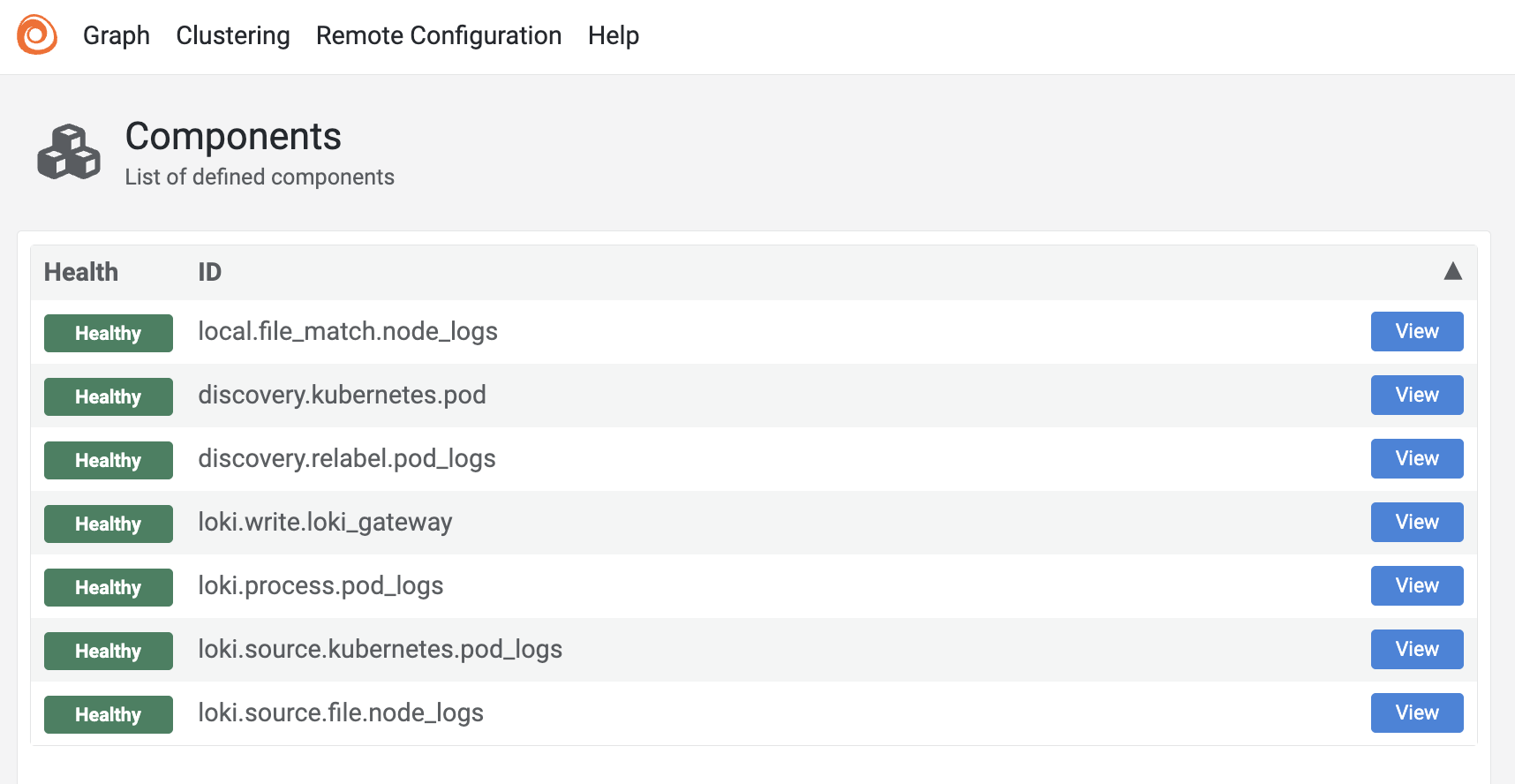

Alloy의 모든 설정은 configMap 리소스에 들어있습니다. configMap 리소스에 들어있는 설정 정보를 확인합니다.

kubectl get configmap -n alloy alloy -o yaml

apiVersion: v1
data:
  config.alloy: |-
    // [1/4] Discovery Kubernetes Node
    discovery.kubernetes "node" {
      role = "node"
    }

    // [2/4] Relabel audit logs
    discovery.relabel "audit_logs" {
      targets = discovery.kubernetes.node.targets

      rule {
        source_labels = ["__meta_kubernetes_node_label_karpenter_sh_nodepool"]
        action        = "replace"
        target_label  = "nodegroup"
      }

      rule {
        source_labels = ["__meta_kubernetes_node_label_topology_kubernetes_io_zone"]
        action        = "replace"
        target_label  = "zone"
      }

      rule {
        action       = "replace"
        replacement  = "/var/log/audit/audit.log"
        target_label = "__path__"
      }

      rule {
        action       = "replace"
        replacement  = "node_log/audit"
        target_label = "job"
      }

      rule {
        action       = "replace"
        replacement  = sys.env("HOSTNAME")
        target_label = "node_name"
      }

      rule {
        action       = "replace"
        replacement  = "<YOUR_CLUSTER_NAME>"
        target_label = "cluster"
      }
    }

    // [2/4] Relabel journal logs
    discovery.relabel "journal_logs" {
      targets = discovery.kubernetes.node.targets

      rule {
        source_labels = ["__meta_kubernetes_node_label_karpenter_sh_nodepool"]
        action        = "replace"
        target_label  = "nodegroup"
      }

      rule {
        source_labels = ["__meta_kubernetes_node_label_topology_kubernetes_io_zone"]
        action        = "replace"
        target_label  = "zone"
      }

      rule {
        action       = "replace"
        replacement  = "/var/log/journal/**/*.journal"
        target_label = "__path__"
      }

      rule {
        action       = "replace"
        replacement  = "node_log/journal"
        target_label = "job"
      }

      rule {
        action       = "replace"
        replacement  = sys.env("HOSTNAME")
        target_label = "node_name"
      }

      rule {
        action       = "replace"
        replacement  = "<YOUR_CLUSTER_NAME>"
        target_label = "cluster"
      }
    }

    // [2/4] Relabel cloud-init logs
    discovery.relabel "cloud_init_logs" {
      targets = discovery.kubernetes.node.targets

      rule {
        source_labels = ["__meta_kubernetes_node_label_karpenter_sh_nodepool"]
        action        = "replace"
        target_label  = "nodegroup"
      }

      rule {
        source_labels = ["__meta_kubernetes_node_label_topology_kubernetes_io_zone"]
        action        = "replace"
        target_label  = "zone"
      }

      rule {
        action       = "replace"
        replacement  = "/var/log/cloud-init.log"
        target_label = "__path__"
      }

      rule {
        action       = "replace"
        replacement  = "node_log/init"
        target_label = "job"
      }

      rule {
        action       = "replace"
        replacement  = sys.env("HOSTNAME")
        target_label = "node_name"
      }

      rule {
        action       = "replace"
        replacement  = "<YOUR_CLUSTER_NAME>"
        target_label = "cluster"
      }
    }

    // [3/4] Send discovery.relabel logs to loki
    loki.source.file "node_logs" {
      targets    = concat(
        discovery.relabel.audit_logs.output,
        discovery.relabel.cloud_init_logs.output,
      )
      forward_to = [loki.write.loki_gateway.receiver]
    }

    // [3/4] Send loki.source.journal logs to loki
    // Note: Journal log is binary file, so you need to use loki.source.journal component.
    loki.source.journal "journal_logs" {
      relabel_rules = discovery.relabel.journal_logs.rules
      path          = "/var/log/journal"
      labels        = {component = "loki.source.journal"}
      forward_to    = [loki.write.loki_gateway.receiver]
    }

    // [4/4] Send logs to Loki
    loki.write "loki_gateway" {
      endpoint {
        url = "http://loki-gateway.loki/loki/api/v1/push"
      }
    }

    // Collect pod logs from /var/log/containers/*.log
    // It watches cluster state and ensures targets are continually synced with what is currently running in your cluster.
    discovery.kubernetes "pod" {
      role = "pod"
    }

    // discovery.relabel rewrites the label set of the input targets by applying one or more relabeling rules.
    // If no rules are defined, then the input targets are exported as-is.
    discovery.relabel "pod_logs" {
      targets = discovery.kubernetes.pod.targets

      // Label creation - "namespace" field from "__meta_kubernetes_namespace"
      rule {
        source_labels = ["__meta_kubernetes_namespace"]
        action = "replace"
        target_label = "namespace"
      }

      // Label creation - "pod" field from "__meta_kubernetes_pod_name"
      rule {
        source_labels = ["__meta_kubernetes_pod_name"]
        action = "replace"
        target_label = "pod"
      }

      // Label creation - "controller_kind" field from "__meta_kubernetes_pod_controller_kind"
      rule {
        source_labels = ["__meta_kubernetes_pod_controller_kind"]
        action = "replace"
        target_label = "controller"
      }

      // Label creation - "container" field from "__meta_kubernetes_pod_container_name"
      rule {
        source_labels = ["__meta_kubernetes_pod_container_name"]
        action = "replace"
        target_label = "container"
      }

      // Label creation -  "app" field from "__meta_kubernetes_pod_label_app_kubernetes_io_name"
      rule {
        source_labels = ["__meta_kubernetes_pod_label_app_kubernetes_io_name"]
        action = "replace"
        target_label = "app"
      }

      // Label creation -  "job" field from "__meta_kubernetes_namespace" and "__meta_kubernetes_pod_container_name"
      // Concatenate values __meta_kubernetes_namespace/__meta_kubernetes_pod_container_name
      rule {
        source_labels = ["__meta_kubernetes_namespace", "__meta_kubernetes_pod_container_name"]
        action = "replace"
        target_label = "job"
        separator = "/"
        replacement = "$1"
      }

      // Label creation - "container" field from "__meta_kubernetes_pod_uid" and "__meta_kubernetes_pod_container_name"
      // Concatenate values __meta_kubernetes_pod_uid/__meta_kubernetes_pod_container_name.log
      rule {
        source_labels = ["__meta_kubernetes_pod_uid", "__meta_kubernetes_pod_container_name"]
        action = "replace"
        target_label = "__path__"
        separator = "/"
        replacement = "/var/log/pods/*$1/*.log"
      }

      // Label creation -  "container_runtime" field from "__meta_kubernetes_pod_container_id"
      rule {
        source_labels = ["__meta_kubernetes_pod_container_id"]
        action = "replace"
        target_label = "container_runtime"
        regex = "^(\\S+):\\/\\/.+$"
        replacement = "$1"
      }
    }

    // loki.source.kubernetes tails logs from Kubernetes containers using the Kubernetes API.
    loki.source.kubernetes "pod_logs" {
      targets    = discovery.relabel.pod_logs.output
      forward_to = [loki.process.pod_logs.receiver]
    }

    // loki.process receives log entries from other Loki components, applies one or more processing stages,
    // and forwards the results to the list of receivers in the component's arguments.
    loki.process "pod_logs" {
      stage.static_labels {
        values = {
          cluster = "<YOUR_CLUSTER_NAME>",
        }
      }

      forward_to = [loki.write.loki_gateway.receiver]
    }
kind: ConfigMap
metadata:
  name: alloy
  namespace: alloy



배포 이후 alloy 데몬셋 로그를 확인해보면 아래와 같이 파드 로그가 전송되는 것을 확인할 수 있습니다.

kubectl logs daemonset/alloy \
  --all-pods \
  --namespace alloy \
  --max-log-requests 10 \
  --follow

ts=2025-03-24T07:28:38.658152092Z level=info msg="removing entry from positions file" component_path=/ component_id=loki.source.kubernetes.pod_logs path=cursor-actions-runner/my-actions-runner-wscgz-qvf97:runner:186bb9a6-8c91-429a-9962-57aac69a5a51 labels="{container=\"runner\", container_runtime=\"containerd\", instance=\"actions-runner/my-actions-runner-wscgz-qvf97:runner\", job=\"actions-runner/runner\", namespace=\"actions-runner\", pod=\"my-actions-runner-wscgz-qvf97\"}"
ts=2025-03-24T07:28:38.658173108Z level=info msg="removing entry from positions file" component_path=/ component_id=loki.source.kubernetes.pod_logs path=cursor-actions-runner/my-actions-runner-wscgz-qvf97:docker:186bb9a6-8c91-429a-9962-57aac69a5a51 labels="{container=\"docker\", container_runtime=\"containerd\", instance=\"actions-runner/my-actions-runner-wscgz-qvf97:docker\", job=\"actions-runner/docker\", namespace=\"actions-runner\", pod=\"my-actions-runner-wscgz-qvf97\"}"



만약 파드 로그가 수집되지 않을 경우, Alloy의 파드에 내장된 Alloy UI를 사용해서 좀 더 다양한 정보를 확인할 수 있습니다.

Alloy UI는 로깅 시스템에 대한 정보 수집 및 로그 수집 관련 문제 발생시 트러블슈팅에 많은 도움이 됩니다. Alloy UI 홈페이지는 기본적으로 TCP/12345 포트로 열리며, Kubernetes의 Port Forwarding을 통해 접속할 수 있습니다.

kubectl port-forward -n alloy pod/alloy-ct4vr 12345
open http://localhost:12345

Alloy UI 메인화면



로그 수집이 정상적으로 되지 않을 경우, 아래와 같이 Alloy UI에 접속해서 설정 상태 및 로그의 라벨링 정보, 로그 데이터를 확인할 수 있습니다.

Alloy UI에서 확인한 로그 데이터



노드의 시스템 로그 수집 설정에서 local.file_match 설정을 사용하지 않고, discovery.kubernetes 설정을 사용해서 노드 로그를 수집합니다. discovery.kubernetes 설정의 장점은 _meta_kubernetes_node_label 라벨을 사용해서, 쿠버네티스 노드에 설정된 라벨 정보를 그대로 로그에 전달할 수 있다는 점입니다. 예를 들어 노드그룹의 이름 정보가 담긴 라벨을 사용해서 노드 로그를 수집할 수 있습니다.

아래와 같은 라벨을 사용해서 노드 로그에 라벨 정보를 추가할 수 있습니다. 이러한 쿠버네티스 노드 라벨 정보를 그대로 로그에 전달할 수 있으므로 사용자가 로그 검색시 더 다양한 필터링 조건을 사용할 수 있습니다.

  • 노드의 karpenter.sh/nodepool 라벨을 사용하려면 source_labels에 __meta_kubernetes_node_label_karpenter_sh_nodepool 라벨을 추가합니다. 만약 대상 워커노드에 karpenter.sh/nodepool 라벨이 없으면 라벨 추가 없이 생략하고 로그 수집을 진행합니다.
  • 노드의 node.kubernetes.io/name 라벨을 사용하려면 source_labels에 __meta_kubernetes_node_label_node_kubernetes_io_name 라벨을 추가합니다. 만약 대상 워커노드에 node.kubernetes.io/name 라벨이 없으면 라벨 추가 없이 생략하고 로그 수집을 진행합니다.



Alloy의 노드 및 파드 로그 수집 설정은 아래와 같습니다.

## Various Alloy settings. For backwards compatibility with the grafana-agent
## chart, this field may also be called "agent". Naming this field "agent" is
## deprecated and will be removed in a future release.
alloy:
  configMap:
    # -- Create a new ConfigMap for the config file.
    create: true
    # -- Content to assign to the new ConfigMap.  This is passed into `tpl` allowing for templating from values.
    content: |-
      // [1/4] Discovery Kubernetes Node
      discovery.kubernetes "node" {
        role = "node"
      }

      // [2/4] Relabel audit logs
      discovery.relabel "audit_logs" {
        targets = discovery.kubernetes.node.targets

        rule {
          source_labels = ["__meta_kubernetes_node_label_karpenter_sh_nodepool"]
          action        = "replace"
          target_label  = "nodegroup"
        }

        rule {
          source_labels = ["__meta_kubernetes_node_label_topology_kubernetes_io_zone"]
          action        = "replace"
          target_label  = "zone"
        }

        rule {
          action       = "replace"
          replacement  = "/var/log/audit/audit.log"
          target_label = "__path__"
        }

        rule {
          action       = "replace"
          replacement  = "node_log/audit"
          target_label = "job"
        }

        rule {
          action       = "replace"
          replacement  = sys.env("HOSTNAME")
          target_label = "node_name"
        }

        rule {
          action       = "replace"
          replacement  = "<YOUR_CLUSTER_NAME>"
          target_label = "cluster"
        }
      }

      // [2/4] Relabel journal logs
      discovery.relabel "journal_logs" {
        targets = discovery.kubernetes.node.targets

        rule {
          source_labels = ["__meta_kubernetes_node_label_karpenter_sh_nodepool"]
          action        = "replace"
          target_label  = "nodegroup"
        }

        rule {
          source_labels = ["__meta_kubernetes_node_label_topology_kubernetes_io_zone"]
          action        = "replace"
          target_label  = "zone"
        }

        rule {
          action       = "replace"
          replacement  = "/var/log/journal/**/*.journal"
          target_label = "__path__"
        }

        rule {
          action       = "replace"
          replacement  = "node_log/journal"
          target_label = "job"
        }

        rule {
          action       = "replace"
          replacement  = sys.env("HOSTNAME")
          target_label = "node_name"
        }

        rule {
          action       = "replace"
          replacement  = "<YOUR_CLUSTER_NAME>"
          target_label = "cluster"
        }
      }

      // [3/4] Relabel cloud-init logs
      discovery.relabel "cloud_init_logs" {
        targets = discovery.kubernetes.node.targets

        rule {
          source_labels = ["__meta_kubernetes_node_label_karpenter_sh_nodepool"]
          action        = "replace"
          target_label  = "nodegroup"
        }

        rule {
          source_labels = ["__meta_kubernetes_node_label_topology_kubernetes_io_zone"]
          action        = "replace"
          target_label  = "zone"
        }

        rule {
          action       = "replace"
          replacement  = "/var/log/cloud-init.log"
          target_label = "__path__"
        }

        rule {
          action       = "replace"
          replacement  = "node_log/init"
          target_label = "job"
        }

        rule {
          action       = "replace"
          replacement  = sys.env("HOSTNAME")
          target_label = "node_name"
        }

        rule {
          action       = "replace"
          replacement  = "<YOUR_CLUSTER_NAME>"
          target_label = "cluster"
        }
      }

      // [3/4] Send discovery.relabel logs to loki
      loki.source.file "node_logs" {
        targets    = concat(
          discovery.relabel.audit_logs.output,
          discovery.relabel.cloud_init_logs.output,
        )
        forward_to = [loki.write.loki_gateway.receiver]
      }

      // [3/4] Send loki.source.journal logs to loki
      // Note: Journal log is binary file, so you need to use loki.source.journal component.
      loki.source.journal "journal_logs" {
        relabel_rules = discovery.relabel.journal_logs.rules
        path          = "/var/log/journal"
        labels        = {component = "loki.source.journal"}
        forward_to    = [loki.write.loki_gateway.receiver]
      }

      // [4/4] Send logs to Loki
      loki.write "loki_gateway" {
        endpoint {
          url = "http://loki-gateway.loki/loki/api/v1/push"
        }
      }

      // Collect pod logs from /var/log/containers/*.log
      // It watches cluster state and ensures targets are continually synced with what is currently running in your cluster.
      discovery.kubernetes "pod" {
        role = "pod"
      }

      // discovery.relabel rewrites the label set of the input targets by applying one or more relabeling rules.
      // If no rules are defined, then the input targets are exported as-is.
      discovery.relabel "pod_logs" {
        targets = discovery.kubernetes.pod.targets

        // Label creation - "namespace" field from "__meta_kubernetes_namespace"
        rule {
          source_labels = ["__meta_kubernetes_namespace"]
          action = "replace"
          target_label = "namespace"
        }

        // Label creation - "pod" field from "__meta_kubernetes_pod_name"
        rule {
          source_labels = ["__meta_kubernetes_pod_name"]
          action = "replace"
          target_label = "pod"
        }

        // Label creation - "controller_kind" field from "__meta_kubernetes_pod_controller_kind"
        rule {
          source_labels = ["__meta_kubernetes_pod_controller_kind"]
          action = "replace"
          target_label = "controller"
        }

        // Label creation - "container" field from "__meta_kubernetes_pod_container_name"
        rule {
          source_labels = ["__meta_kubernetes_pod_container_name"]
          action = "replace"
          target_label = "container"
        }

        // Label creation -  "app" field from "__meta_kubernetes_pod_label_app_kubernetes_io_name"
        rule {
          source_labels = ["__meta_kubernetes_pod_label_app_kubernetes_io_name"]
          action = "replace"
          target_label = "app"
        }

        // Label creation -  "job" field from "__meta_kubernetes_namespace" and "__meta_kubernetes_pod_container_name"
        // Concatenate values __meta_kubernetes_namespace/__meta_kubernetes_pod_container_name
        rule {
          source_labels = ["__meta_kubernetes_namespace", "__meta_kubernetes_pod_container_name"]
          action = "replace"
          target_label = "job"
          separator = "/"
          replacement = "$1"
        }

        // Label creation - "container" field from "__meta_kubernetes_pod_uid" and "__meta_kubernetes_pod_container_name"
        // Concatenate values __meta_kubernetes_pod_uid/__meta_kubernetes_pod_container_name.log
        rule {
          source_labels = ["__meta_kubernetes_pod_uid", "__meta_kubernetes_pod_container_name"]
          action = "replace"
          target_label = "__path__"
          separator = "/"
          replacement = "/var/log/pods/*$1/*.log"
        }

        // Label creation -  "container_runtime" field from "__meta_kubernetes_pod_container_id"
        rule {
          source_labels = ["__meta_kubernetes_pod_container_id"]
          action = "replace"
          target_label = "container_runtime"
          regex = "^(\\S+):\\/\\/.+$"
          replacement = "$1"
        }
      }

      // loki.source.kubernetes tails logs from Kubernetes containers using the Kubernetes API.
      loki.source.kubernetes "pod_logs" {
        targets    = discovery.relabel.pod_logs.output
        forward_to = [loki.process.pod_logs.receiver]
      }

      // loki.process receives log entries from other Loki components, applies one or more processing stages,
      // and forwards the results to the list of receivers in the component's arguments.
      loki.process "pod_logs" {
        stage.static_labels {
          values = {
            cluster = "<YOUR_CLUSTER_NAME>",
          }
        }

        forward_to = [loki.write.loki_gateway.receiver]
      }



Alloy가 노드 및 파드(컨테이너) 로그를 수집하는 방법은 크게 2가지입니다.

  1. local.file_match 컴포넌트를 사용하는 방법: 시스템 로그와 컨테이너 로그 파일 경로를 직접 지정해서 수집하는 방법입니다. Alloy 공식문서에서는 local.file_match 컴포넌트를 사용해서 노드 로그를 수집하는 방법을 설명합니다.
  2. discovery.kubernetes 컴포넌트로 대상 노드를 검색하고, discovery.relabel 컴포넌트로 라벨을 추가하는 방법

방금 전에 사용한 노드 로그 수집 설정은 두 번째 방법을 사용한 설정입니다. 첫 번째 방법은 노드 로그 파일 경로를 직접 지정하는 방법이고, 두 번째 방법은 노드 로그 파일 경로를 검색하고, 라벨을 추가하는 방법입니다. discovery.kubernetes 설정으로 대상 노드를 검색하고, discovery.relabel 설정으로 라벨을 추가하는 방법은 좀 더 라벨링이 유연하고 쿠버네티스의 워커노드 라벨 정보를 그대로 로그에 전달할 수 있는 쿠버네티스 네이티브 방법입니다. 따라서 쿠버네티스의 워커노드가 수집대상인 경우, 두 번째 방법을 사용하는 것을 권장합니다.

결과적으로 Alloy가 로그를 수집하고 가공한 후 전송하는 일련의 과정은 아래와 같습니다.

Summary



주의사항

저널로그가 깨지는 문제

/var/log/journal 경로에 저장된 .journal 파일은 바이너리 파일이라 일반적인 로그 파일 수집 방법으로는 수집하면 로그 내용을 볼 때 깨지는 문제가 있습니다. 이 문제를 해결하기 위해서는 loki.source.file 대신 loki.source.journal 컴포넌트를 사용해서 수집해야 합니다.

잘못된 Alloy 설정 예시는 아래와 같습니다. (loki.source.file 컴포넌트를 사용한 설정)

Journal 로그 깨짐 현상



관련자료

Alloy:

Promtail:

Amazon Linux 2023:
