cgroup v2



개요

cgroup v1에서 cgroup v2로 전환할 경우 발생할 수 있는 문제를 정리한 페이지입니다.



Amazon Linux 2023은 기본적으로 cgroup v2를 사용합니다. 따라서 Amazon Linux 2에서 Amazon Linux 2023으로 전환할 때는 cgroup 버전 변경으로 인한 영향을 신중히 고려해야 합니다. 이 변경은 컨테이너 리소스 관리, 모니터링 도구 호환성, 그리고 일부 애플리케이션(특히 Java 기반)의 동작에 영향을 줄 수 있으며, 경우에 따라 성능 문제나 예기치 않은 동작을 유발할 수 있습니다.



cgroup 버전은 워커노드가 사용 중인 Linux 배포판과 OS에 구성된 기본 cgroup 버전에 따라 달라집니다. 배포판에서 사용하는 cgroup 버전을 확인하려면 노드에서 stat -fc %T /sys/fs/cgroup/ 명령을 실행합니다.

# Node level: Worker node using cgroup v2
$ stat -fc %T /sys/fs/cgroup/
cgroup2fs

워커노드의 OS가 cgroup v2에 해당하는 경우, 위 명령어 결과로 cgroup2fs가 출력됩니다.



워커노드의 OS가 cgroup v1인 경우 tmpfs가 출력됩니다.

# Node level: Worker node using cgroup v1
$ stat -fc %T /sys/fs/cgroup/
tmpfs

이는 cgroup v1의 구조가 임시 파일 시스템tmpfs 위에 마운트되는 방식으로 구현되어 있음을 의미합니다.

cgroup v1은 강력한 리소스 관리 기능을 제공하지만, 그 복잡성으로 인해 관리와 디버깅이 어려울 수 있습니다.

이러한 복잡성을 해결하기 위해 cgroup v2가 도입되었으며, 보다 단순화되고 통합된 구조를 제공합니다. cgroup v2는 단일 계층 구조를 사용하여 위의 많은 문제점들을 해결하고, 더 일관되고 관리하기 쉬운 리소스 제어 메커니즘을 제공합니다.



이슈

1. Java 메모리 할당 이슈

개요:
해당 이슈는 Kubernetes에서 cgroup v2를 사용하는 환경에서 발생하는 메모리 할당 문제와 관련되어 있습니다. 특히 Kubernetes 1.28+ 버전에서 cgroup v2를 사용하는 경우 메모리 관리 방식이 변경되면서 특정한 조건에서 OOMKilled가 더 빈번하게 발생할 수 있습니다. 이 문제는 containerd와 Kubernetes 간의 상호작용에서 메모리 계산과 제한을 처리하는 방식의 차이에서 비롯됩니다.



분석:
Amazon Linux 2023 버전과 함께 cgroup v2를 사용할 때 메모리 사용량이 급증하거나, 메모리 리소스를 충분히 할당했음에도 불구하고 OOMKilled가 발생하는 문제가 보고되었습니다.

cgroup v2에서 메모리 제한이 설정되는 방식이 이전의 cgroup v1과 달라져, memory.high 설정이 새로운 제한점으로 작용하며, 컨테이너가 이 제한을 초과할 경우 OOMKilled 상태에 빠집니다.



cgroup v1에서는 컨테이너 메모리 관리가 다소 유연하게 적용되었습니다. memory.limit_in_bytes와 같은 설정이 컨테이너의 최대 메모리 한도를 지정하는 역할을 했으며, 이 값을 초과할 경우에만 OOMKilled가 발생했습니다.

cgroup v2에서는 memory.high라는 새로운 개념이 도입되었고, 이 설정이 활성화된 경우 컨테이너가 이 임계값을 넘어서면 성능이 제한되거나 프로세스가 강제로 종료될 수 있습니다. 이를 통해 시스템은 OOM Killer를 호출하기 전에 메모리를 회수하거나 조절할 기회를 가질 수 있습니다.



Container runtime (containerd):
이슈에서 언급된 바와 같이, 컨테이너 런타임인 containerd는 cgroup v2의 메모리 제한을 제대로 처리하지 못할 수 있습니다. 이로 인해, Kubernetes와 containerd 간의 상호작용에서 메모리 사용량을 과대평가하거나 적절히 제한하지 못해 OOMKilled 문제가 발생하게 됩니다.

이 문제는 containerd와 Kubernetes 간의 동작 방식 차이 때문에 발생하며, cgroup v2에서 동작하는 Pod들은 더 엄격한 메모리 제한을 받게 됩니다.



임시 해결방안:
cgroup v2 사용 시 Pod의 메모리 할당량을 늘리거나, Kubernetes 설정을 조정하는 임시 방안이 제시되고 있습니다.

하지만 궁극적인 해결책은 containerd의 업데이트 및 cgroup v2에 대한 더 개선된 지원이 필요합니다.



이슈와 관련된 해결책:

1. Worker Node의 이미지를 Amazon Linux 2로 변경:
Amazon Linux 2 운영체제는 cgroup v1을 사용하므로, 이 문제를 일시적으로 우회할 수 있습니다. cgroup v1은 기존의 메모리 관리 방식을 유지하여 OOMKilled 문제를 줄일 수 있습니다. 하지만 이는 장기적인 해결책이 아닙니다. cgroup v2는 향상된 리소스 관리 기능을 제공하며, 향후 Linux 배포판과 컨테이너 기술에서 표준이 될 것입니다. 따라서 이 방법은 임시 조치로만 사용하고, 동시에 애플리케이션과 인프라를 cgroup v2와 호환되도록 업데이트하는 계획을 세워야 합니다. 또한, Amazon Linux 2에서 Amazon Linux 2023으로의 마이그레이션 계획을 고려해야 합니다. 이는 보안 업데이트와 최신 기능을 활용하기 위해 중요합니다.

장기적인 해결을 위해서는 cgroup v2 환경에서 애플리케이션의 메모리 사용을 최적화해야 합니다. 이는 메모리 누수 확인, 효율적인 메모리 관리 구현 등을 포함합니다. 또한, cgroup v2 환경에서 철저한 테스트를 수행하여 애플리케이션의 동작을 검증하고 필요한 조정을 해야 합니다. 마지막으로, Kubernetes와 containerd의 최신 버전으로 업데이트하여 cgroup v2 관련 버그 수정 및 개선 사항을 적용해야 합니다. 이 때 업데이트 전 테스트 환경에서 충분한 검증을 거치는 것이 중요합니다.



2. Kubernetes와 containerd 업데이트:
이슈에서 containerd와 Kubernetes 간의 상호작용에서 개선된 버전이 필요합니다. 따라서 containerd 또는 Kubernetes의 패치를 기다리거나, 이를 직접적으로 적용할 수 있는 방안을 고려해야 합니다.

Node memory usage on cgroupv2 reported higher than cgroupv1 #118916



결론:
이 이슈는 Kubernetes 1.28+ 버전에서 cgroup v2를 사용하는 환경에서 발생하는 메모리 관리 문제로, Pod의 리소스 사용이 cgroup v2의 더 엄격한 메모리 제한에 의해 영향을 받습니다. 이는 containerd의 메모리 처리 방식과 Kubernetes 간의 동작 방식 차이에서 비롯되며, AL2로 WorkerNode를 변경함으로써 cgroup v1을 사용하여 문제를 해결할 수 있습니다.



Java에서 발생하는 이슈 관련 분석

개요:
Red Hat 블로그에서 OpenJDK 8u372 to feature cgroup v2 support 글은 OpenJDK 8에서 cgroup v2 지원과 관련된 내용을 다룹니다. 특히, OpenJDK 8u372부터 cgroup v2를 지원하면서 Java 애플리케이션의 메모리 관리가 개선되었는데, 이 부분이 Kubernetes와 함께 사용하는 경우에도 중요한 역할을 합니다.



OpenJDK 8u가 감지한 cgroup 버전을 확인하는 방법:
Java 어플리케이션이 실행되는 파드 안에서 아래 java 명령어를 통해 감지된 cgroup 버전을 확인할 수 있습니다.

# Pod level
java -XshowSettings:system -version

결과에 다음과 같이 Provider: cgroupv1이 출력됩니다.

Operating System Metrics:
    Provider: cgroupv1
    Effective CPU Count: 1
    CPU Period: 100000us
    CPU Quota: 100000us
    CPU Shares: 102us
    List of Processors, 4 total:
    0 1 2 3
    List of Effective Processors, 4 total:
    0 1 2 3
    List of Memory Nodes, 1 total:
    0
    List of Available Memory Nodes, 1 total:
    0
    Memory Limit: 1.00G
    Memory Soft Limit: Unlimited
    Memory & Swap Limit: 1.00G
    Maximum Processes Limit: Unlimited

openjdk version "21.0.2" 2024-01-16 LTS
OpenJDK Runtime Environment Corretto-21.0.2.14.1 (build 21.0.2+14-LTS)
OpenJDK 64-Bit Server VM Corretto-21.0.2.14.1 (build 21.0.2+14-LTS, mixed mode, sharing)



상세 분석내용:

  1. cgroup v2 지원 배경:
  1. Java와 cgroup v2 연계 문제:
  1. OpenJDK 8u372의 cgroup v2 지원:
# Disable UserContainerSupport flag
java -XX:-UseContainerSupport [다른 옵션들] -jar MyApp.jar

JVM의 UseContainerSupport 플래그 상태 확인 방법:

# Pod level
$ java -XX:+PrintFlagsFinal -version | grep UseContainerSupport
     bool UseContainerSupport                      = true                                      {product} {default}

위 명령어 결과와 같이 Java 8u191 이후 버전에서는 UseContainerSupport 플래그가 기본적으로 활성화되어 있습니다.

  1. 이슈 관련 분석:
  1. 메모리 사용 최적화:

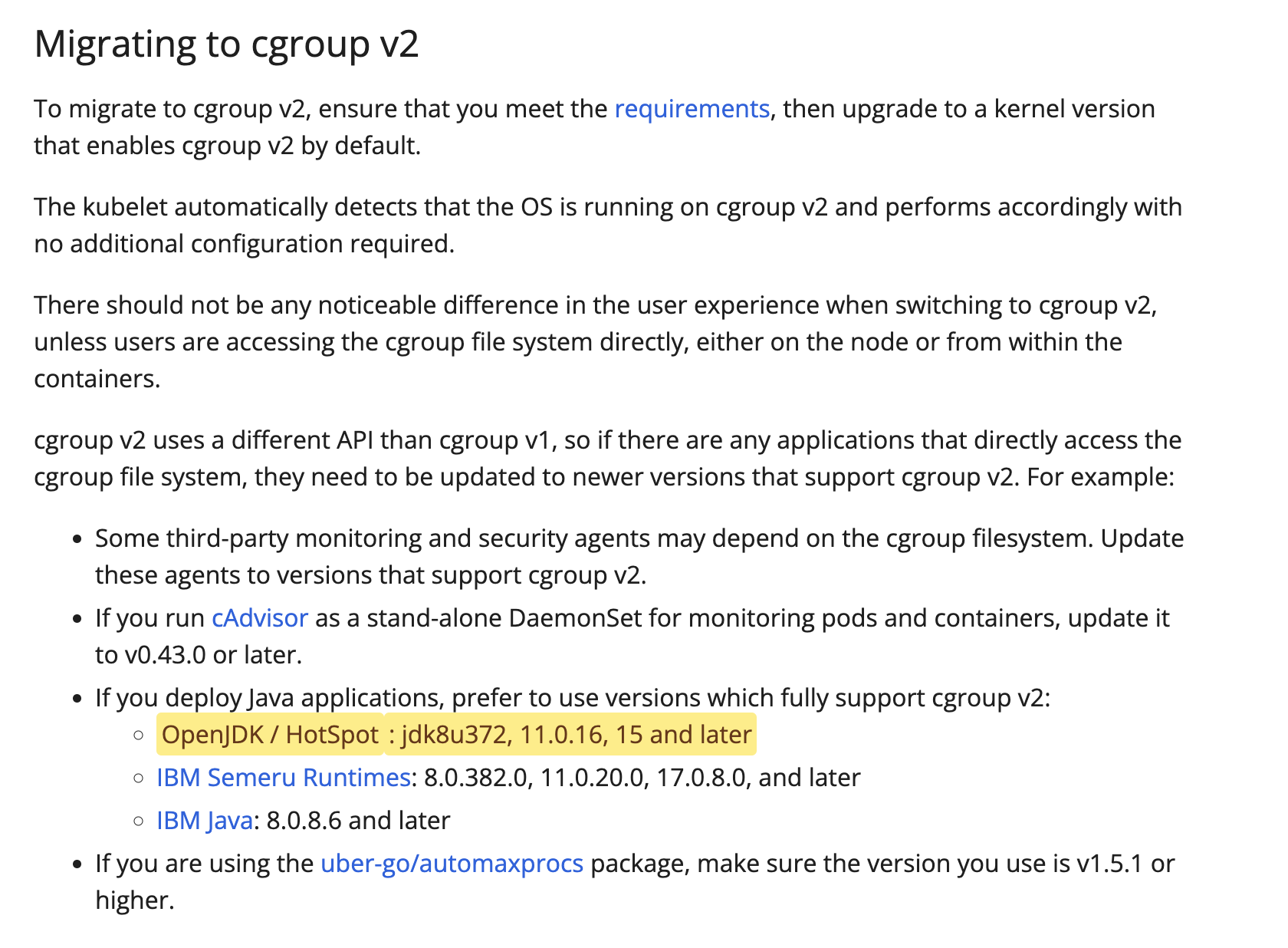

Migrating to cgroup v2

  1. 관련된 컨테이너 환경 설정 확인:
# Pod level
cat /proc/self/cgroup

cgroup v1을 사용하는 노드에서 구동되는 파드 내부 확인 결과:

11:cpuset:/kubepods.slice/kubepods-burstable.slice/kubepods-burstable-pod66444c3a_0bdc_4a18_8e4b_5160a7acceb3.slice/cri-containerd-77f362aba2ebe6871a2282878bc44f3e732aa65ab9b8691adf1880ed29cee989.scope
10:devices:/kubepods.slice/kubepods-burstable.slice/kubepods-burstable-pod66444c3a_0bdc_4a18_8e4b_5160a7acceb3.slice/cri-containerd-77f362aba2ebe6871a2282878bc44f3e732aa65ab9b8691adf1880ed29cee989.scope
9:blkio:/kubepods.slice/kubepods-burstable.slice/kubepods-burstable-pod66444c3a_0bdc_4a18_8e4b_5160a7acceb3.slice/cri-containerd-77f362aba2ebe6871a2282878bc44f3e732aa65ab9b8691adf1880ed29cee989.scope
8:hugetlb:/kubepods.slice/kubepods-burstable.slice/kubepods-burstable-pod66444c3a_0bdc_4a18_8e4b_5160a7acceb3.slice/cri-containerd-77f362aba2ebe6871a2282878bc44f3e732aa65ab9b8691adf1880ed29cee989.scope
7:freezer:/kubepods.slice/kubepods-burstable.slice/kubepods-burstable-pod66444c3a_0bdc_4a18_8e4b_5160a7acceb3.slice/cri-containerd-77f362aba2ebe6871a2282878bc44f3e732aa65ab9b8691adf1880ed29cee989.scope
6:perf_event:/kubepods.slice/kubepods-burstable.slice/kubepods-burstable-pod66444c3a_0bdc_4a18_8e4b_5160a7acceb3.slice/cri-containerd-77f362aba2ebe6871a2282878bc44f3e732aa65ab9b8691adf1880ed29cee989.scope
5:memory:/kubepods.slice/kubepods-burstable.slice/kubepods-burstable-pod66444c3a_0bdc_4a18_8e4b_5160a7acceb3.slice/cri-containerd-77f362aba2ebe6871a2282878bc44f3e732aa65ab9b8691adf1880ed29cee989.scope
4:net_cls,net_prio:/kubepods.slice/kubepods-burstable.slice/kubepods-burstable-pod66444c3a_0bdc_4a18_8e4b_5160a7acceb3.slice/cri-containerd-77f362aba2ebe6871a2282878bc44f3e732aa65ab9b8691adf1880ed29cee989.scope
3:cpu,cpuacct:/kubepods.slice/kubepods-burstable.slice/kubepods-burstable-pod66444c3a_0bdc_4a18_8e4b_5160a7acceb3.slice/cri-containerd-77f362aba2ebe6871a2282878bc44f3e732aa65ab9b8691adf1880ed29cee989.scope
2:pids:/kubepods.slice/kubepods-burstable.slice/kubepods-burstable-pod66444c3a_0bdc_4a18_8e4b_5160a7acceb3.slice/cri-containerd-77f362aba2ebe6871a2282878bc44f3e732aa65ab9b8691adf1880ed29cee989.scope
1:name=systemd:/kubepods.slice/kubepods-burstable.slice/kubepods-burstable-pod66444c3a_0bdc_4a18_8e4b_5160a7acceb3.slice/cri-containerd-77f362aba2ebe6871a2282878bc44f3e732aa65ab9b8691adf1880ed29cee989.scope
0::/

cgroup v1의 결과 설명:



cgroup v2를 사용하는 노드에서 구동되는 파드 내부 확인 결과:

# Pod level
$ cat /proc/self/cgroup
0::/

cgroup v2의 결과 설명:



결론:



2. dind 컨테이너 메트릭 이슈

문제점:
EKS에서 운영되는 Actions Runner Pod와 같이 dinddocker-in-docker 환경에서 구동되는 컨테이너의 경우 CPU, Memory 사용률이 제대로 수집 조회되지 않는 이슈가 있습니다.

자세한 사항은 #1301과 #119853 이슈를 참고합니다.

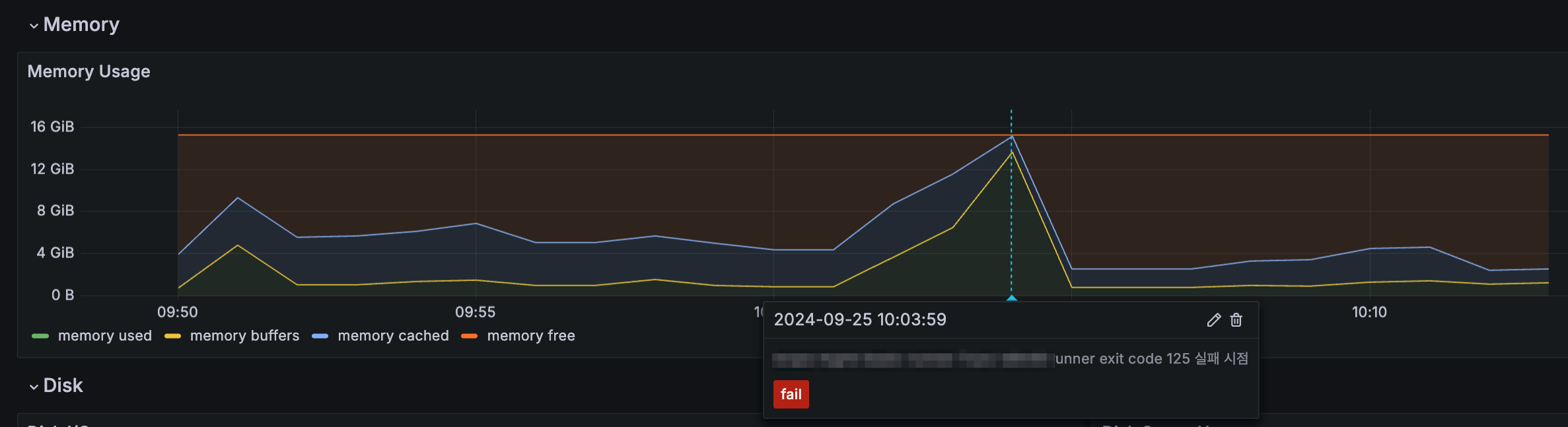

Grafana에서 조회한 워커노드의 Memory 사용률:

Grafana metric

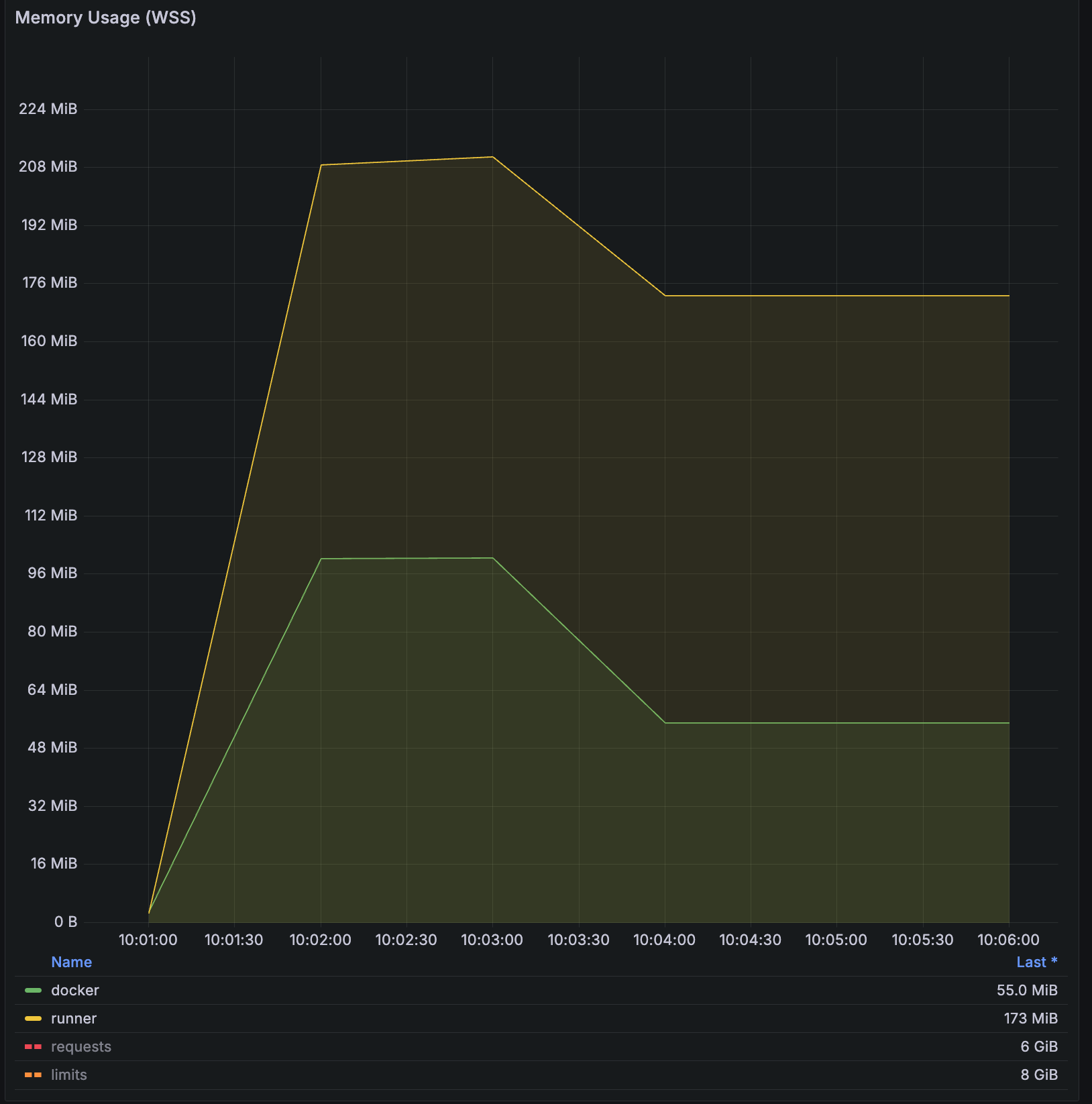

Grafana에서 조회한 Runner 파드의 Memory 사용률:

Pod metric

이 영향으로 인해 파드의 dind 컨테이너가 전체 노드의 대부분 메모리를 사용하고 있었으나, 실제 kubectl top에서 표기되는 사용량은 docker 데몬 자체에서 사용하는 사용량55 MiB 외에는 전혀 잡히지 않아 분석이 어려웠던 사례가 있었습니다.



원인:
특권이 있는Privilieged 파드가 컨테이너에서 쉽게 벗어날 수 있기 때문에 이런 이상 동작이 발생합니다.



아래는 내부에서 구동되는 자식 컨테이너dind의 메트릭이 정상 조회되지 않았던 docker 컨테이너 정보입니다.

# actions-runner pod yaml
spec:
  containers:
    - args:
        - dockerd
        - '--host=unix:///run/docker.sock'
        - '--group=$(DOCKER_GROUP_GID)'
      env:
        # ... redacted ...
      image: 'docker:dind'
      imagePullPolicy: IfNotPresent
      lifecycle:
        preStop:
          exec:
            command:
              - /bin/sh
              - '-c'
              - >-
                timeout "${RUNNER_GRACEFUL_STOP_TIMEOUT:-15}" /bin/sh -c "echo
                'Prestop hook started'; while [ -f /runner/.runner ]; do sleep
                1; done; echo 'Waiting for dockerd to start'; while ! pgrep -x
                dockerd; do sleep 1; done; echo 'Prestop hook stopped'"
                >/proc/1/fd/1 2>&1
      name: docker
      resources: {}
      securityContext:
        privileged: true

즉, 도커 스택의 어떤 것이 시작된 cgroup 계층 구조 내에 머물러야 한다는 것을 이해하지 못하고 cgroup 계층 구조의 루트로 옮기게 되어 발생한 문제입니다.

실제로 워커노드에서 systemctl status 출력을 보면 docker는 dockerd가 실행 중인 범위(올바른 위치) 밖에 있는 걸 확인할 수 있습니다.

# Node level
$ sudo systemctl status
[...]
  systemd: 253.5-1ubuntu6
   CGroup: /
           ├─1803258 bpfilter_umh
           ├─docker
           │ └─89c185fe4e3c21cf674634ad1acd6cafd031c5b7a0725d4b74f1c2fc459c9fa3
           │   ├─1804340 /bin/sh
           │   └─1804706 tail
           ├─init.scope
           │ └─1 /lib/systemd/systemd --system --deserialize=44
           ├─kubepods.slice
           │ ├─kubepods-besteffort.slice
           │ │ ├─kubepods-besteffort-pod79227834_afc5_4f67_bf05_594a0d4d36bb.slice
           │ │ │ └─crio-b8733da86dee2260690fa0405587ed3beb9d3dca01f39297008529b4a8654743.scope
           │ │ │   ├─1803200 docker-init -- dockerd --host=unix:///var/run/docker.sock --host=tcp://0.0.0.0:2376 --tlsverify --tlscacert /certs/server/ca.pem --tlscert /certs/server/cert.pem --tlskey /certs/server/key.pem
           │ │ │   ├─1803539 dockerd --host=unix:///var/run/docker.sock --host=tcp://0.0.0.0:2376 --tlsverify --tlscacert /certs/server/ca.pem --tlscert /certs/server/cert.pem --tlskey /certs/server/key.pem
           │ │ │   ├─1803555 containerd --config /var/run/docker/containerd/containerd.toml
           │ │ │   ├─1804172 /bin/sh
           │ │ │   ├─1804192 docker run -it alpine
           │ │ │   └─1804320 /usr/local/bin/containerd-shim-runc-v2 -namespace moby -id 89c185fe4e3c21cf674634ad1acd6cafd031c5b7a0725d4b74f1c2fc459c9fa3 -address /var/run/docker/containerd/containerd.sock

다행인 점은 위 이슈의 경우는 dind 컨셉 자체를 사용하는 파드가 그렇게 많지는 않아 영향도는 적습니다. 다만 예상치 못한 컨테이너 중단이나 리소스 고갈 등, 컨테이너와 노드 리소스를 비교하며 분석해하는 상황에서 디버깅이나 트러블슈팅에 혼란을 야기하므로 해결은 필요할 것으로 보입니다.



결론

cgroup v2로의 전환은 리소스 관리와 컨테이너 기술의 발전을 위한 중요한 전환점입니다. 하지만 이 전환 과정에서 몇 가지 주요 이슈가 발생할 수 있습니다:

  1. Java 애플리케이션의 메모리 할당 문제: 특히 Kubernetes 1.28+ 버전과 cgroup v2를 함께 사용할 때 OOMKilled 현상이 더 자주 발생할 수 있습니다. 이는 containerd와 Kubernetes 간의 메모리 관리 방식 차이에서 비롯됩니다.
  2. dind (docker-in-docker) 환경에서의 메트릭 수집 문제: 특권을 가진privilieged 파드가 cgroup 계층 구조를 벗어나 메트릭이 제대로 수집되지 않는 현상이 발생할 수 있습니다.



이러한 문제들을 해결하기 위해서는 다음과 같은 접근이 필요합니다:



cgroup v1에서 cgroup v2로의 전환은 도전적일 수 있지만, 더 나은 리소스 관리와 컨테이너 기술의 발전을 위해 필수적인 과정입니다. 단일 통합 계층 구조를 통해 리소스 관리가 더욱 일관되고 예측 가능해지며, 보안 측면에서도 리소스 격리를 개선하여 컨테이너 간 보안을 강화합니다. 특히 cgroup v2는 프로세스 이동 제한, 리소스 제어의 세분화, 그리고 계층 구조의 일관성 강화를 통해 컨테이너 간 리소스 격리를 더욱 효과적으로 구현합니다.
