ethtool collector

개요

얼마전에 CoreDNS에서 i/o timeout이 간헐적으로 발생하는 이슈가 있어 노드의 네트워크 성능 메트릭을 측정해야할 일이 생겼습니다. 이 문제를 해결하기 위해서는 노드의 네트워크 성능 메트릭을 측정해야합니다. 자세한 가이드는 네트워크 성능 문제에 대한 EKS 워크로드 모니터링 문서를 참고해주세요.

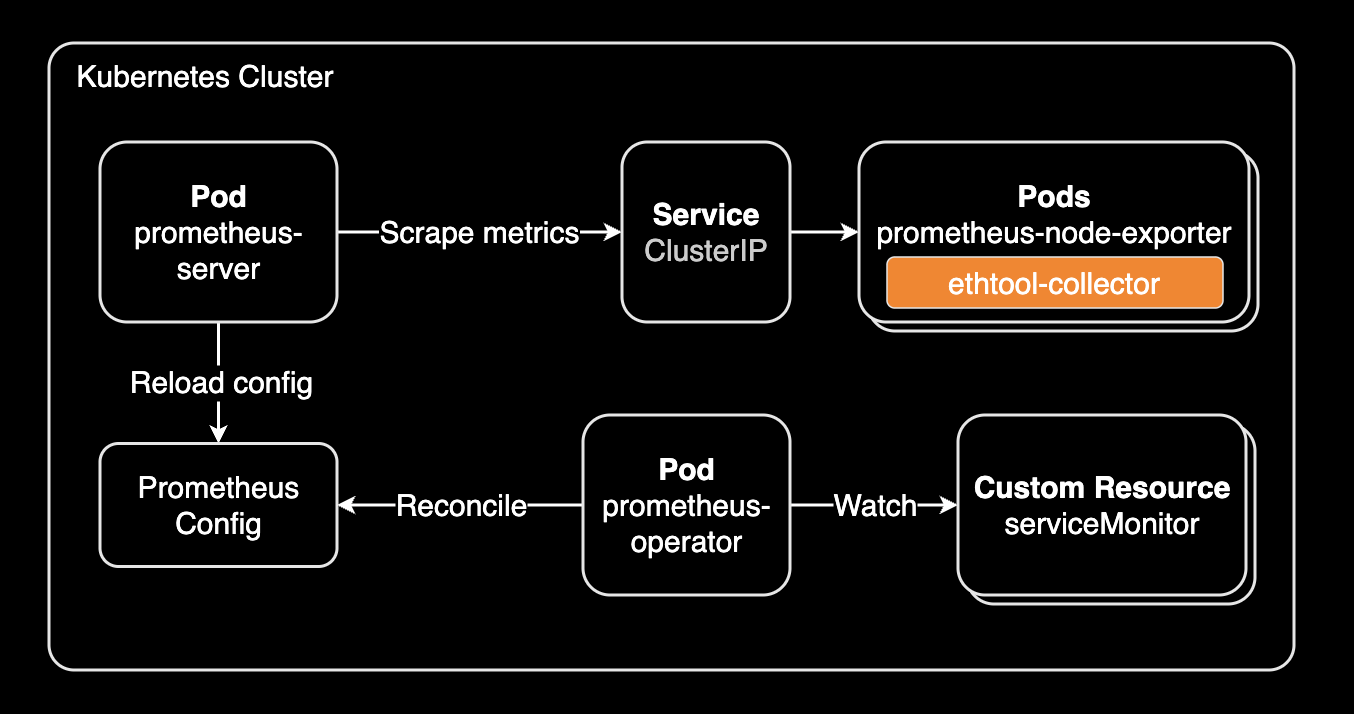

Prometheus Node Exporter 데몬셋에서 ethtool 컬렉터를 사용해 네트워크 통계 정보를 손쉽게 수집할 수 있습니다. 이 페이지는 이 설정 방법을 설명합니다.

주로 쿠베네티스 클러스터를 운영하는 DevOps 엔지니어 또는 SRE 엔지니어를 대상으로 작성되었습니다.



배경지식

ethtool 컬렉터 지원 버전

Prometheus Node Exporter 1.2.0 버전부터 ethtool 컬렉터가 추가되었습니다. 그 이하 버전은 ethtool 컬렉터가 존재하지 않으므로 메트릭 수집이 안됩니다.



환경

  • EKS v1.32
  • Prometheus Node Exporter 버전: v1.8.2 (v1.7.0도 설정 방법은 동일합니다.)
  • 설치방식: Helm install



설정 가이드

kube-prometheus-stack 차트의 버전 및 설치상태를 확인합니다.

$ helm list -n monitoring
NAME                    NAMESPACE       REVISION        UPDATED                                 STATUS          CHART                             APP VERSION
kube-prometheus-stack   monitoring      33              2024-05-23 17:20:51.137351 +0900 KST    deployed        kube-prometheus-stack-58.2.2      v0.73.2



데몬셋으로 배포된 prometheus-node-exporter에서 ethtool 컬렉터를 사용하기 위해서는 args 인자에 2가지를 추가해야합니다.

  • --collector.ethtool : ethtool 컬렉터를 활성화. 기본적으로 비활성화(disabled)되어 있음
  • --collector.ethtool.metrics-include=^(bw_in_allowance_exceeded|bw_out_allowance_exceeded|conntrack_allowance_exceeded|linklocal_allowance_exceeded|pps_allowance_exceeded)$ : ethtool 컬렉터가 수집할 메트릭을 지정하는 정규표현식
spec:
  template:
    spec:
      containers:
      - args:
        - ...
        - --collector.ethtool
        - --collector.ethtool.metrics-include=^(bw_in_allowance_exceeded|bw_out_allowance_exceeded|conntrack_allowance_exceeded|linklocal_allowance_exceeded|pps_allowance_exceeded)$

prometheus-node-exporter에서 사용할 수 있는 인자(args)와 각 인자의 기본값 및 설명은 prometheus-node-exporter docs에서 확인할 수 있습니다.



kube-prometheus-stack 차트를 확인해보면 아래와 같은 구조로 prometheus-node-exporter 차트가 서브차트로 포함되어 있습니다.

kube-prometheus-stack
├── CONTRIBUTING.md
├── Chart.lock
├── Chart.yaml
├── README.md
├── charts
│   ├── ...
│   ├── prometheus-node-exporter
│   └── prometheus-windows-exporter
├── templates
└── values.yaml



kube-prometheus-stack 차트의 values.yaml 파일에서 prometheus-node-exporter 설정을 확인할 수 있습니다.

prometheus-node-exporter 차트의 기본값은 아래와 같습니다. (kube-prometheus-stack 차트에 포함된 prometheus-node-exporter 차트의 기본값)

# charts/kube-prometheus-stack/values_example.yaml
prometheus-node-exporter:
  namespaceOverride: ""
  podLabels:
    ## Add the 'node-exporter' label to be used by serviceMonitor to match standard common usage in rules and grafana dashboards
    ##
    jobLabel: node-exporter
  releaseLabel: true
  extraArgs:
    - --collector.filesystem.mount-points-exclude=^/(dev|proc|sys|var/lib/docker/.+|var/lib/kubelet/.+)($|/)
    - --collector.filesystem.fs-types-exclude=^(autofs|binfmt_misc|bpf|cgroup2?|configfs|debugfs|devpts|devtmpfs|fusectl|hugetlbfs|iso9660|mqueue|nsfs|overlay|proc|procfs|pstore|rpc_pipefs|securityfs|selinuxfs|squashfs|sysfs|tracefs)$
  service:
    portName: http-metrics
    ipDualStack:
      enabled: false
      ipFamilies: ["IPv6", "IPv4"]
      ipFamilyPolicy: "PreferDualStack"
    labels:
      jobLabel: node-exporter



Prometheus Node Exporter 공식문서에서는 기본적으로 --collector.ethtool 옵션은 비활성화 되어 있으므로 --collector.ethtool 옵션을 선언해서 콜렉터를 활성화 해야합니다.

      --[no-]collector.ethtool   Enable the ethtool collector (default: disabled).
      --collector.ethtool.metrics-include=".*"
                                 Regexp of ethtool stats to include.

직접 node_exporter 명령어의 Help 페이지를 확인해보고 싶은 경우 이미 배포된 prometheus-node-exporter 데몬셋 파드에서 node_exporter 명령어의 사용법을 확인할 수 있습니다.

kubectl -n monitoring exec -it ds/kube-prometheus-stack-prometheus-node-exporter -- node_exporter --help



prometheus-node-exporter 서브차트에서 extraArgs 항목에 위 2가지 인자를 추가합니다.

# charts/kube-prometheus-stack/values_example.yaml
prometheus-node-exporter:
  namespaceOverride: ""
  podLabels:
    ## Add the 'node-exporter' label to be used by serviceMonitor to match standard common usage in rules and grafana dashboards
    ##
    jobLabel: node-exporter
  releaseLabel: true
  extraArgs:
    - --collector.filesystem.mount-points-exclude=^/(dev|proc|sys|var/lib/docker/.+|var/lib/kubelet/.+)($|/)
    - --collector.filesystem.fs-types-exclude=^(autofs|binfmt_misc|bpf|cgroup2?|configfs|debugfs|devpts|devtmpfs|fusectl|hugetlbfs|iso9660|mqueue|nsfs|overlay|proc|procfs|pstore|rpc_pipefs|securityfs|selinuxfs|squashfs|sysfs|tracefs)$
    - --collector.ethtool
    - --collector.ethtool.metrics-include=^(bw_in_allowance_exceeded|bw_out_allowance_exceeded|conntrack_allowance_exceeded|linklocal_allowance_exceeded|pps_allowance_exceeded)$
  service:
    portName: http-metrics
    ipDualStack:
      enabled: false
      ipFamilies: ["IPv6", "IPv4"]
      ipFamilyPolicy: "PreferDualStack"
    labels:
      jobLabel: node-exporter

위 ethtool 컬렉터 설정에서는 워커노드의 핵심적인 네트워크 성능 메트릭 5개를 수집합니다.

  • node_ethtool_bw_in_allowance_exceeded: 인바운드 대역폭 한도 초과 횟수. EC2 인스턴스의 네트워크 수신 대역폭이 최대 허용치를 초과한 횟수를 나타냅니다.
  • node_ethtool_bw_out_allowance_exceeded: 아웃바운드 대역폭 한도 초과 횟수. EC2 인스턴스의 네트워크 송신 대역폭이 최대 허용치를 초과한 횟수를 나타냅니다.
  • node_ethtool_conntrack_allowance_exceeded: 연결 추적 한도 초과 횟수. 인스턴스가 추적할 수 있는 최대 연결 수를 초과한 횟수입니다. 이는 보안 그룹과 네트워크 ACL에 의해 추적되는 연결과 관련이 있습니다.
  • node_ethtool_linklocal_allowance_exceeded: 로컬 프록시 한도 초과 횟수. 169.254.0.0/16 범위의 로컬 프록시 주소에 대한 연결이 최대 허용치를 초과한 횟수입니다.
  • node_ethtool_pps_allowance_exceeded: PPS(초당 패킷) 한도 초과 횟수. 네트워크 인터페이스가 처리할 수 있는 최대 PPS를 초과한 횟수를 나타냅니다.

이 설정이 적용되면 데몬셋으로 배포된 모든 Prometheus Node Exporter 파드는 다시 뜨게 됩니다.



데몬셋으로 배포된 prometheus-node-exporter 파드의 설정을 확인해봅니다.

kubectl get daemonset -n monitoring kube-prometheus-stack-prometheus-node-exporter -o yaml

spec:
  template:
    spec:
      containers:
      - args:
        - --path.procfs=/host/proc
        - --path.sysfs=/host/sys
        - --path.rootfs=/host/root
        - --path.udev.data=/host/root/run/udev/data
        - --web.listen-address=[$(HOST_IP)]:9100
        - --collector.filesystem.mount-points-exclude=^/(dev|proc|sys|var/lib/docker/.+|var/lib/kubelet/.+)($|/)
        - --collector.filesystem.fs-types-exclude=^(autofs|binfmt_misc|bpf|cgroup2?|configfs|debugfs|devpts|devtmpfs|fusectl|hugetlbfs|iso9660|mqueue|nsfs|overlay|proc|procfs|pstore|rpc_pipefs|securityfs|selinuxfs|squashfs|sysfs|tracefs)$
        - --collector.ethtool
        - --collector.ethtool.metrics-include=^(bw_in_allowance_exceeded|bw_out_allowance_exceeded|conntrack_allowance_exceeded|linklocal_allowance_exceeded|pps_allowance_exceeded)$

컨테이너의 인자(args)에 --collector.ethtool와 --collector.ethtool.metrics-include 옵션이 추가되어 있는 것을 확인할 수 있습니다. ethtool 컬렉터는 metrics-include 옵션에 지정한 메트릭만 수집합니다.



Prometheus node exporter 파드가 구동될 때 아래 로그가 남으면 ethtool 컬렉터가 잡힌 것입니다.

ts=2025-02-19T09:36:06.553Z caller=node_exporter.go:118 level=info collector=ethtool

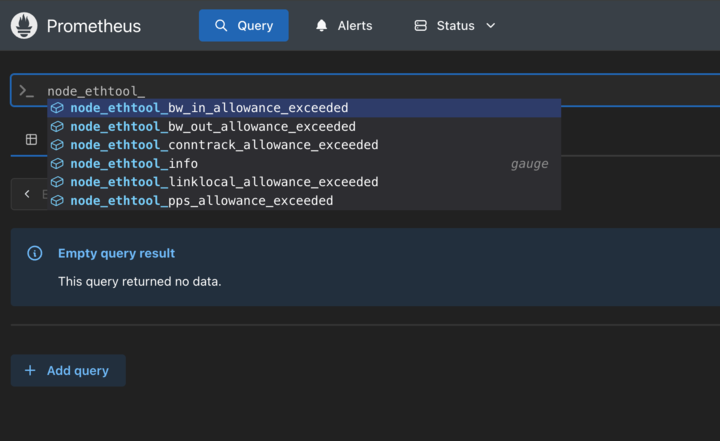

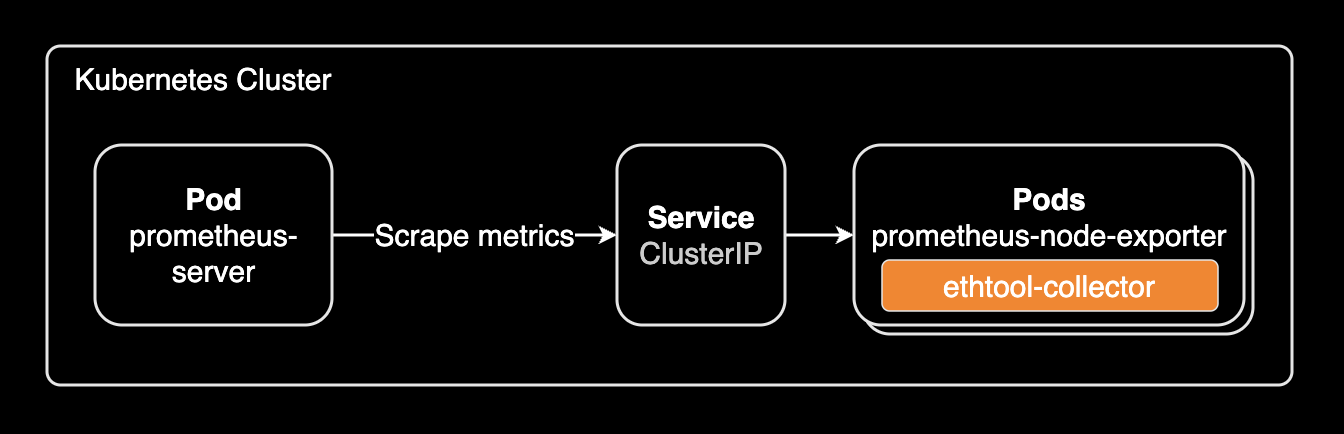

Prometheus에서 수집한 메트릭을 확인해봅니다. ethtool 컬렉터가 수집한 메트릭은 이름이 node_ethtool_<METRIC_NAME> 으로 시작합니다.

Collected Metrics in Prometheus



여기서 주의할 점은 prometheus-node-exporter 차트의 --collector.ethtool.metrics-include 옵션에서 수집할 메트릭을 추가할 때, node_ethtool_을 포함하지 않아야 합니다.

예를 들어 node_ethtool_bw_in_allowance_exceeded 메트릭을 추가하려면 metrics-include 옵션에 node_ethtool_을 포함하지 않는 bw_in_allowance_exceeded 메트릭을 추가해야합니다.

# Good configuration
--collector.ethtool.metrics-include=^(bw_in_allowance_exceeded)$

# Wrong configuration
--collector.ethtool.metrics-include=^(node_ethtool_bw_in_allowance_exceeded)$
