prom scaler

개요

KEDA에서 AMP(Amazon Managed Prometheus)에 저장된 메트릭 기반으로 오토스케일링을 하는 방법을 소개합니다.

쿠버네티스 클러스터 관리와 파드 오토스케일링을 담당하는 DevOps Engineer를 위한 가이드입니다.

환경

KEDA 2.16.1
AMP (Amazon Managed Prometheus)

준비사항

이 글에서는 AMP의 구성 및 생성 방법을 설명하지 않습니다. AMP가 이미 생성되어 있는 것을 가정합니다.

구성

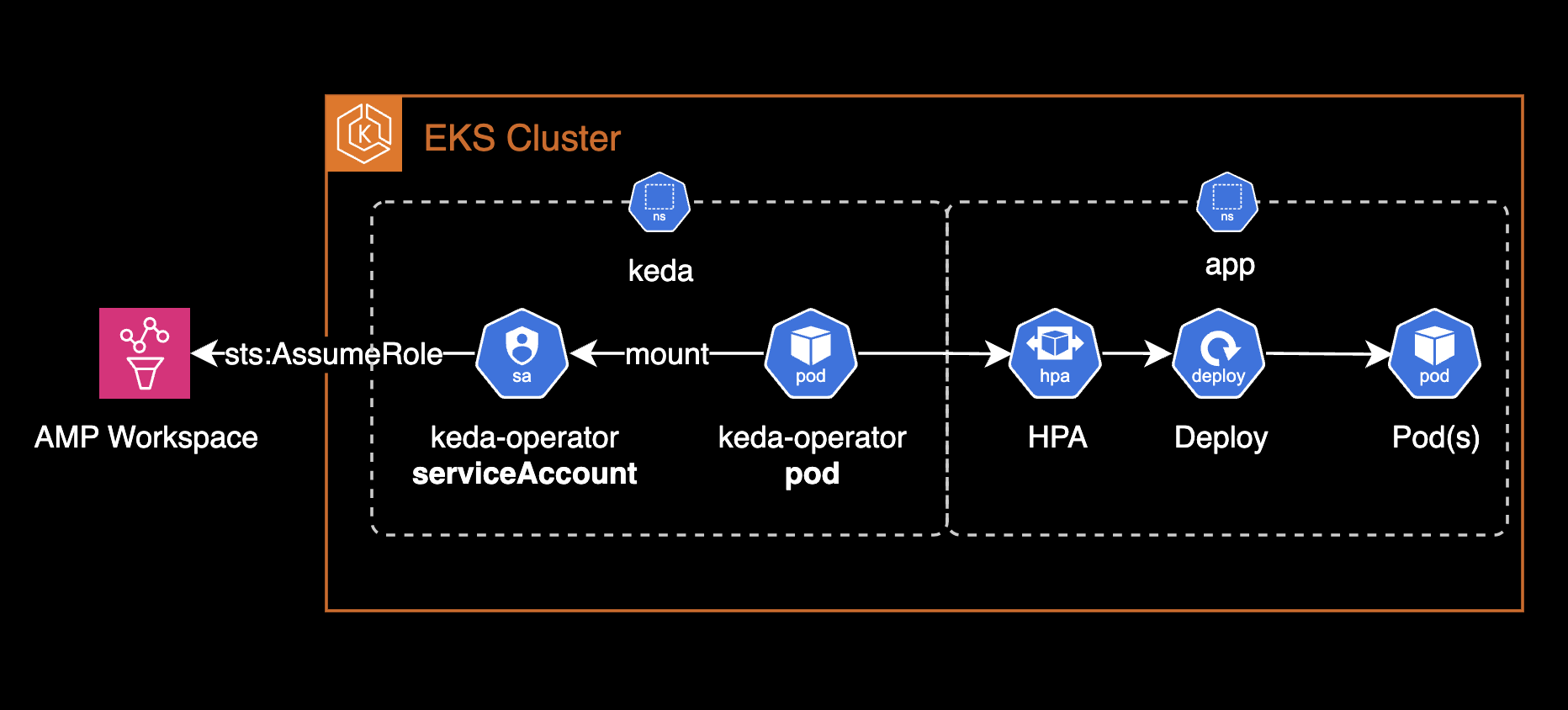

AMP 스케일러를 사용한 KEDA의 파드 오토스케일링 구성도입니다.

KEDA’s AMP scaler architecture

AMP(Amazon Managed Prometheus)는 관리형 프로메테우스 서비스로, 해당 프로메테우스 저장소에 저장된 메트릭을 쿼리하려면 AMP에 대한 IAM 권한이 필요합니다.

aps:GetLabels
aps:GetMetricMetadata
aps:GetSeries
aps:QueryMetrics

keda-operator 파드는 keda-operator 서비스 어카운트를 사용합니다. IAM Role for Service Account(IRSA) 방식을 사용하여 클러스터 내부에 위치한 파드가 외부 AWS 서비스인 AMP에 접근할 수 있도록 구성합니다.

먼저 IAM Role을 생성합니다.

IAM Role의 신뢰관계(Trust Relationship)을 다음과 같이 설정합니다.

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Sid": "KedaOperatorPodAssumeRole",
            "Effect": "Allow",
            "Principal": {
                "Federated": "arn:aws:iam::<ACCOUNT_ID>:oidc-provider/oidc.eks.ap-northeast-2.amazonaws.com/id/<OIDC_ID>"
            },
            "Action": "sts:AssumeRoleWithWebIdentity",
            "Condition": {
                "StringEquals": {
                    "oidc.eks.ap-northeast-2.amazonaws.com/id/<OIDC_ID>:sub": "system:serviceaccount:keda:keda-operator"
                }
            }
        }
    ]
}

KEDA v2.16.x의 기본값인 keda 네임스페이스의 keda-operator 서비스 어카운트에 대한 신뢰관계(Trust Relationship)를 설정했습니다.

해당 IAM Role에는 AWS 관리형 정책인 AmazonPrometheusQueryAccess가 연결(Attached)되어 있어야 합니다.

keda 차트에서 IRSA에 대한 설정을 추가합니다.

아래는 keda 차트 values.yaml 파일의 예시입니다. roleArn 값은 앞서 생성한 IAM Role의 ARN으로 대체합니다.

# charts/keda/values.yaml
podIdentity:
  # ... omitted for brevity ...
  aws:
    irsa:
      # -- Specifies whether [AWS IAM Roles for Service Accounts (IRSA)](https://docs.aws.amazon.com/eks/latest/userguide/iam-roles-for-service-accounts.html) is to be enabled or not.
      enabled: true
      # -- Sets the token audience for IRSA.
      # This will be set as an annotation on the KEDA service account.
      audience: "sts.amazonaws.com"
      # -- Set to the value of the ARN of an IAM role with a web identity provider.
      # This will be set as an annotation on the KEDA service account.
      roleArn: "arn:aws:iam::111122223333:role/<ROLE_NAME_FOR_KEDA_OPERATOR>"
      # -- Sets the use of an STS regional endpoint instead of global.
      # Recommended to use regional endpoint in almost all cases.
      # This will be set as an annotation on the KEDA service account.
      stsRegionalEndpoints: "true"
      # -- Set to the value of the service account token expiration duration.
      # This will be set as an annotation on the KEDA service account.
      tokenExpiration: 86400

keda 차트의 헬름을 업그레이드해서 변경사항을 반영합니다.

어플리케이션 차트에 keda의 커스텀 리소스인 scaledobject와 hpa를 포함해 작성하고, 이 또한 헬름 업그레이드 혹은 ArgoCD 등을 통해 변경사항을 반영합니다.

아래는 권장하는 어플리케이션 헬름 차트의 디렉토리 구조 예시입니다. keda 차트의 커스텀 리소스인 scaledobject와 hpa가 templates/keda 디렉토리에 포함되어 있는 것을 확인할 수 있습니다.

tree
.
├── Chart.yaml
├── templates
│   ├── NOTES.txt
│   ├── _helpers.tpl
│   ├── configmap.yaml
│   ├── deployment.yaml
│   ├── keda
│   │   ├── scaledobject.yaml
│   │   └── triggerauthentication.yaml
│   └── service.yaml
└── values.yaml

3 directories, 12 files

어플리케이션이 헬름 차트로 배포될 때 keda 차트의 커스텀 리소스인 scaledobject와 hpa도 한 세트로 같이 배포되도록 구성하는 것을 권장하는 이유는 다음과 같습니다:

클러스터 운영자 관점에서 배포와 롤백이 더 안전하고 예측 가능해집니다.
어플리케이션과 오토스케일링 설정이 항상 동기화됩니다.
변경 이력 추적과 감사가 용이합니다.

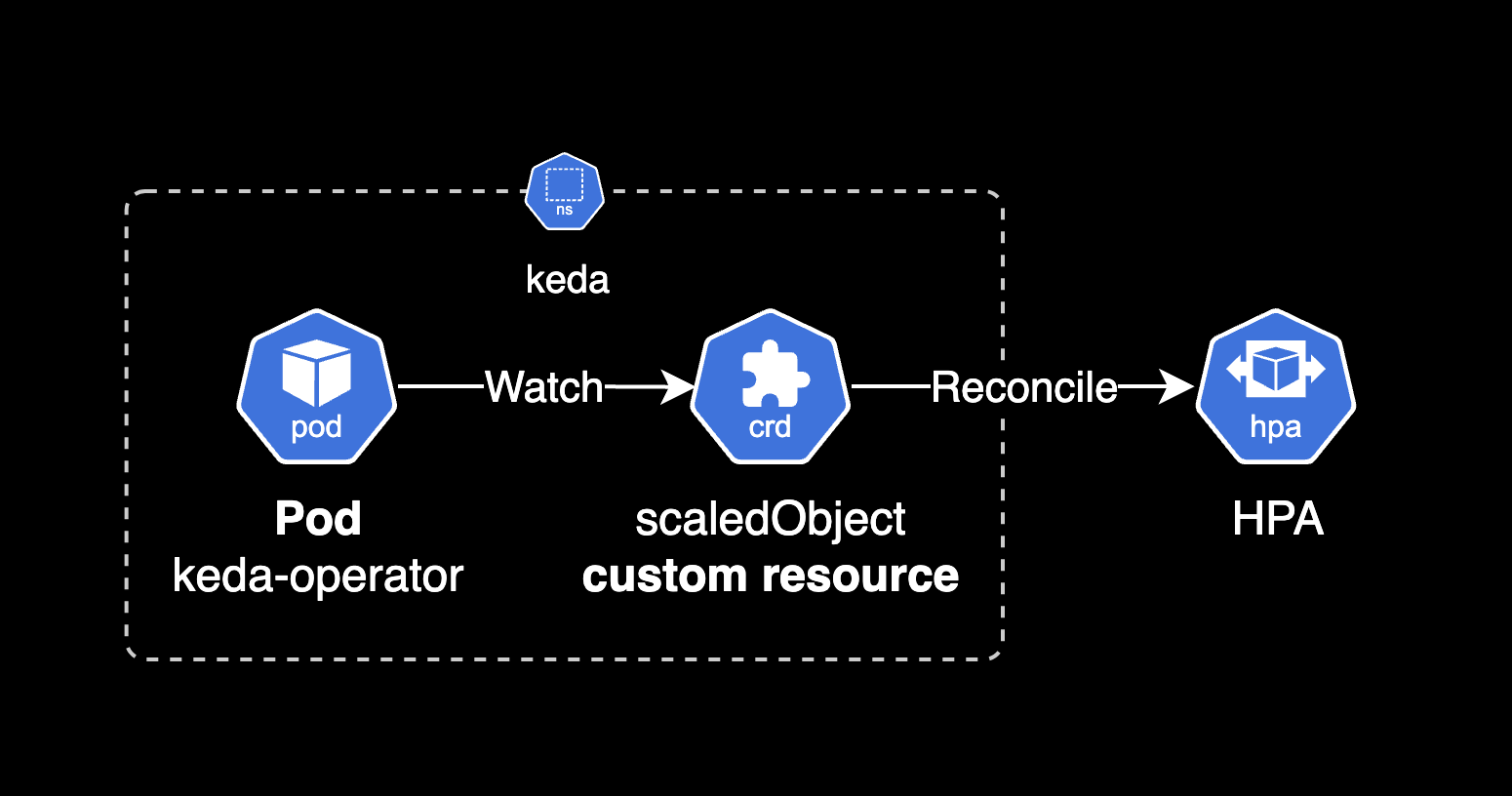

KEDA는 scaledObject 리소스의 설정 정보를 기반으로 hpa 리소스를 생성(Reconcile)합니다.

KEDA’s scaledobject and hpa

scaledobject와 hpa 리소스의 상태를 확인합니다.

$ kubectl get so,hpa -n default
NAME                                                SCALETARGETKIND      SCALETARGETNAME    MIN   MAX   READY   ACTIVE   FALLBACK   PAUSED    TRIGGERS   AUTHENTICATIONS   AGE
scaledobject.keda.sh/sample-app-prometheus-scaler   apps/v1.Deployment   sample-app         1     5     True    True     False      Unknown                                11d

NAME                                                                        REFERENCE               TARGETS       MINPODS   MAXPODS   REPLICAS   AGE
horizontalpodautoscaler.autoscaling/keda-hpa-sample-app-prometheus-scaler   Deployment/sample-app   11/50 (avg)   1         5         1          11d

scaledObject 리소스의 READY가 True이고 hpa 리소스의 ACTIVE가 True이면 정상적으로 오토스케일링이 동작하고 있는 것입니다.

kubectl get so -n default sample-app-prometheus-scaler

NAME                           SCALETARGETKIND      SCALETARGETNAME      MIN   MAX   READY   ACTIVE   FALLBACK   PAUSED    TRIGGERS   AUTHENTICATIONS   AGE
sample-app-prometheus-scaler   apps/v1.Deployment   sample-app           1     5     True    True     False      Unknown                                11d

ACTIVE가 True로 전환되는 기준은 cooldownPeriod 설정 값에 지정된 시간 초가 지난 후 첫 번째 트리거가 발생한 시점입니다. 즉 KEDA 리소스를 배포한 직후에는 ACTIVE가 False이며 첫 번째 트리거가 발생한 시점부터 ACTIVE가 True로 전환됩니다.

cooldownPeriod 설정 값은 기본값이 300초(5분)입니다.

KEDA에서 사용하는 scaledobject 리소스의 설정 정보를 확인합니다.

kubectl get scaledobject \
  -n default sample-app-prometheus-scaler \
  -o yaml

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  finalizers:
  - finalizer.keda.sh
  generation: 4
  labels:
    app.kubernetes.io/instance: sample-app
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/name: sample-app
    app.kubernetes.io/version: "1.0"
    argocd.argoproj.io/instance: sample-app
    helm.sh/chart: sample-app-1.0.0
    scaledobject.keda.sh/name: sample-app-prometheus-scaler
  name: sample-app-prometheus-scaler
  namespace: default
spec:
  advanced:
    horizontalPodAutoscalerConfig:
      behavior:
        scaleDown:
          stabilizationWindowSeconds: 600
    restoreToOriginalReplicaCount: false
    scalingModifiers: {}
  cooldownPeriod: 300
  fallback:
    failureThreshold: 2
    replicas: 1
  initialCooldownPeriod: 0
  maxReplicaCount: 5
  minReplicaCount: 1
  pollingInterval: 60
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: sample-app
  triggers:
  - authenticationRef:
      name: sample-app-ta
    metadata:
      activationThreshold: "0"
      awsRegion: ap-northeast-2
      identityOwner: operator
      query: sum(avg_over_time(websocket_active_connection_count{app_kubernetes_io_name="sample-app"}[1m]))
      serverAddress: https://aps-workspaces.ap-northeast-2.amazonaws.com/workspaces/ws-<REDACTED_WORKSPACE_ID>
      threshold: "50"
    type: prometheus

scaledObject 리소스에서 triggers 섹션의 설정 정보를 확인합니다. identityOwner 값이 operator로 설정되어 있습니다. 이는 AMP(Amazon Managed Prometheus)에 저장된 메트릭을 조회하기 위해 keda-operator 파드가 IRSA를 통해 접근하는 것을 의미합니다.

# scaledobject yaml
spec:
  triggers:
  - authenticationRef:
      name: sample-app-ta
    metadata:
      activationThreshold: "0"
      awsRegion: ap-northeast-2
      identityOwner: operator
      query: sum(avg_over_time(websocket_active_connection_count{app_kubernetes_io_name="sample-app"}[1m]))
      serverAddress: https://aps-workspaces.ap-northeast-2.amazonaws.com/workspaces/ws-<REDACTED_WORKSPACE_ID>
      threshold: "50"
    type: prometheus

Prometheus 쿼리 결과값 데이터 타입은 크게 4가지로 구분됩니다.

Instant vector : 동일한 타임스탬프를 공유하는 각 시계열(Time Series)에 대해 단일 샘플을 포함하는 시계열 집합
Range vector : 각 시계열(Time Series)에 대해 공유되는 타임스탬프를 가진 범위 데이터 포인트를 포함하는 시계열 집합
Scalar : 단순한 부동 소수점 숫자(Numeric) 값
String : 단순한 문자열 값으로 현재는 사용되지 않습니다.

KEDA가 조회하는 PromQL 쿼리값은 반드시 여러 라인이 아닌 단일 숫자 값인 Scalar 형태의 값을 반환해야 합니다.

# Good: 단일 숫자 값(스칼라) 형태의 값 반환
sum(avg_over_time(websocket_active_connection_count{app_kubernetes_io_name="sample-app"}[1m]))

위 Prometheus 쿼리 예시에서는 sum() 함수를 통해 쿼리 대상 메트릭(websocket_active_connection_count)의 합계를 구해 단일 숫자 값을 반환하도록 작성되었습니다. 쿼리 대상 메트릭은 쿼리 대상 메트릭의 이름과 레이블 값을 지정해야 합니다. 위 예시에서는 websocket_active_connection_count 메트릭의 app_kubernetes_io_name 레이블 값이 sample-app인 메트릭을 쿼리 대상으로 지정하도록 작성되었습니다.

KEDA가 사용할 수 없는 Prometheus 쿼리 예시:

# Bad: 벡터(같은 시간대의 여러 파드의 값) 형태의 값 반환
avg_over_time(websocket_active_connection_count{app_kubernetes_io_name="sample-app"}[1m])

# 결과 예시:
websocket_active_connection_count{app_kubernetes_io_name="sample-app",instance="1.1.1.1:8080"} 10
websocket_active_connection_count{app_kubernetes_io_name="sample-app",instance="2.2.2.2:8080"} 20
websocket_active_connection_count{app_kubernetes_io_name="sample-app",instance="3.3.3.3:8080"} 30

# Bad: 시리즈(시간대별 여러 값) 형태의 값 반환
rate(http_requests_total{}[5m])

# 결과 예시:
http_requests_total{app_kubernetes_io_name="sample-app",instance="a"} 10 @1707000000
http_requests_total{app_kubernetes_io_name="sample-app",instance="a"} 12 @1707000060
http_requests_total{app_kubernetes_io_name="sample-app",instance="a"} 14 @1707000120

쿼리 결과값을 가지고 HPA에서는 현재 파드개수로 나누어 평균값을 구하게 됩니다.

PromQL / Current Pod Count = Average Target Value

스케일아웃의 예시

예를 들어 타겟 Deployment의 현재 파드 개수가 2개이고, PromQL로 조회한 쿼리 결과값(Current)이 140이라면 HPA는 다음과 같이 필요한(Desired) 파드 개수를 계산합니다.

아래 공식에서 ceil() 함수는 소수점 이하를 올림하는 함수입니다.

# Formula 1
desiredReplicas = ceil(Query Result / Threshold)
                = ceil(140 / 50)
                = ceil(2.8)
                = 3

HPA는 위 계산식에 의해 파드 개수를 3개로 늘리게 됩니다.

HPA가 필요한 파드 개수를 계산하는 공식은 다음과 같습니다. 이는 쿠버네티스 HPA 공식문서에 표기된 공식입니다.

desiredReplicas = ceil[currentReplicas * ( currentMetricValue / desiredMetricValue )])

여기서 currentMetricValue를 구하는 공식은 다음과 같습니다.

targetAverageValue = Query Result / Current Pod Count
                   = 140 / 2
                   = 70

HPA에서 사용하는 targetAverageValue는 계산된 메트릭 결과(이 예시에서는 PromQL 쿼리 결과값)을 현재 파드 개수로 나눈 평균값입니다.

targetAverageValue를 사용해서 파드 개수를 구하는 공식은 다음과 같습니다. currentMetricValue에는 위에서 구한 targetAverageValue 값을 대입합니다.

currentMetricValue = targetAverageValue
                   = 70

# Formula 2
desiredReplicas = ceil[currentReplicas * ( currentMetricValue / desiredMetricValue )]
                = ceil[2 * ( 70 / 50 )]
                = ceil[2 * 1.4]
                = ceil[2.8]
                = 3

위 두 HPA 공식은 결과적으로 동일한 파드 개수를 도출합니다. 첫 번째 공식은 메트릭의 직접적인 쿼리 결과를 사용하여 계산하고, 두 번째 공식은 현재 파드 수와 메트릭의 평균값을 기반으로 계산합니다. 두 공식 모두 최종적으로 필요한 파드 수를 도출하지만, 계산의 출발점이 다를 뿐입니다.

⚠️ 참고: scaledObject 리소스에서 설정 가능한 메트릭 유형에는 총 3가지가 있습니다: AverageValue (기본값), Value, Utilization. CPU와 Memory를 제외한 모든 스케일러는 AverageValue 및 Value 메트릭 유형을 지원하는 반면 CPU와 메모리 스케일러는 모두 AverageValue 및 Utilization을 지원합니다. 자세한 사항은 KEDA 공식문서를 참고해주세요.
